3.9集合管及配管件、選擇閥安裝。

　　3.9.1集合管及配管件安裝（圖1-33）。

　　3.9.1.1把集合管設置在支架上面，將固定螺栓臨時擰緊，連接口（導向管）垂直向下，將容器連接管安裝后，使其扭曲度不產生附加應力，把所定方向調整到符合要求后，固定擰緊即可。

　　3.9.1.2集合管是將鹵代烷氣體滅火劑匯集后，再輸送到支路管道中去的設備，應采用厚壁鍍鋅無縫鋼管，其末端安裝有安全閥，將其用螺栓固定在支架上。

　　3.9.1.3導向管的兩端是螺紋接頭，先把緊固側安在集合管的位置上，然后把活動側安在貯藏容器的配管件上。

　　3.9.1.4連接軟管是用鋼絲編織而成。單向閥可防止管路中的滅火溶劑回流。多個貯藏容器系統的容器閥與集合管之間應用軟管和單向閥連接，軟管可調整安裝誤差、減輕噴霧時的沖擊力。

　　3.9.2選擇閥安裝：

　　3.9.2.1選擇閥在手動開放桿上部，安裝在容易用手操作的位置上。

　　3.9.2.2一般選擇閥為法蘭連接，應使法蘭上的螺栓孔與水平或垂直中心線對稱分布。安裝螺栓時注意對角擰固。墊料采用耐熱石棉“O°型圖。安裝后用直角尺和塞尺檢查其垂直度及間隙數值。

　　3.9.2.3選擇閥平常處于關閉狀態，當某一防護區域失火時，滅火控制器發出噴霧指令，此時通向該區域管網上的選擇閥打開，向指令失火區域內噴霧。

　　3.10管道單項及系統試壓：

　　3.10.1管道在安裝完畢后交付使用前，必須進行下列工作：

　　3.10.1.1系統內水壓試驗，在水壓試驗前，首先將高壓管段與低壓管段及系統不宜連接的試壓設備隔開。并且在所需要的位置上加設盲板，做好標記、記錄。系統內的閥門應開啟。一般情況下系統水壓試驗以工作壓力的1.5倍進行。在試驗壓力下保持10min，然后降至工作壓力，檢查系統管路，沒有滲漏現象為合格。

　　3.10.1.2系統水壓試驗后，應對系統內管道進行一次吹掃。吹掃工作一般用工藝裝置內的氣體壓縮機進行。吹掃時在每個出口處放置白布或白紙板檢查，不得有鐵銹、鐵屑、塵土、水分及其它臟物存在。吹掃合格后，應及時把該處接合件擰緊。

　　3.10.1.3系統一次吹掃管道完畢后，先用氮氣吹凈試驗、增壓至1MPa，檢漏用肥皂水刷焊口處，并觀察壓力表10min不動為合格。然后分管段試驗，由1301容器出口到選擇閥試驗壓力為5.9MPa.由選擇閥至噴嘴（配臨時盲堵）彎頭處試驗壓力為4.62MPa.兩段試驗壓力時間分別為5min，不降為合格。及時辦理驗收手續（當設計無規定時，1301氣體滅火試壓以此為依據）。

　　3.10.1.4當使用氮氣或鹵代烷氣體進行管道系統試壓時（包括噴放試驗），應由消防監督部門、建設單位、設計單位、施工單位共同參加并辦理驗收手續。

　　3.11氣壓試驗完畢后，就可進行管道沖洗工作，要逐根管道地進行沖洗，直至符合設計要求時為合格。

　　3.12設備穩固。按設計要求的編號、順序進行貯藏容器的穩固。安裝時注意底盤不要發生彎曲下垂，安裝容器框架擰緊地腳螺栓后，把貯藏容器放入容器框架內，并用容器箍固定。

　　3.13裝配設備附件及壓力開關。首先將起動裝置箱固定在框架上，擰緊螺栓，復核正直后，將小氮氣瓶（起動氣瓶）穩裝在箱內的鐵皮套里，再將壓力開關固定在箱體內的正確位置上（圖1-34）。

　　（圖見附件）

　　3.14管道及設備安裝完畢后，按設計要求，進行管道及設備刷油；刷油時應做到管道及設備表面干凈、無銹、油污、灰塵等缺陷。

　　3.15噴嘴安裝。安裝時應根據設計圖紙要求，對號入座，不得任意調換、裝錯。以免影響安裝質量。

　　3.15.1噴嘴保護罩安裝：此罩一般采用小喇叭形狀，作用是防上噴嘴孔口堵塞。

　　3.15.2連接方法是絲扣，填充采用聚四氟乙烯膠帶。

　　3.16調試。調試前做好全系統的檢查工作，全部合格后，方可進行調試，調試時壓力要緩慢增值，注意隨時檢查全系統是否有滲漏，待合格后，將室內煙氣排除干凈，以防污染。

　　4質量標準

　　4.1保證項目：

　　4.1.1系統內管道試壓、試驗結果，必須符合設計要求。

　　檢驗方法：檢查系統或分區（段）試驗記錄。

　　4.1.2管道坡度必須符合設計要求。

　　檢驗方法：用水準儀（水平尺）、拉線和尺量檢查或檢查測量記錄。

　　4.1.3焊接高壓管道的焊工，必須經過考試合格認可，才能施焊。

　　檢驗方法：檢查焊工合格證（市勞動局壓力容器檢驗所證書）

　　4.2基本項目：

　　4.2.1鍍鋅碳素鋼管的螺紋連接應符合以下規定：

　　螺紋清潔、規整、無斷絲；鍍鋅碳素鋼管與管件的鍍鋅層無損傷，螺紋露出部分防腐蝕處理良好；接口處無外露聚四氟乙烯膠帶等缺陷。

　　檢查方法：觀察或解體檢查。

　　4.2.2鍍鋅碳素?zé)o縫鋼管的焊接應符合以下規定：

　　4.2.2.1鹵代烷氣體采用鍍鋅碳素?zé)o縫鋼管焊接時，必須符合設計要求，按照設計規定焊前、焊后應做好特殊涂料的防腐處理。

　　4.2.2.2焊口的寬度、厚度、平直度及焊縫加強面必須符合施工規范；焊波均勻一致，焊縫表面無結瘤、夾渣和氣孔等缺陷。

　　檢查方法：觀察或用焊接檢測尺檢查。

　　4.2.3鍍鋅法蘭連接應符合以下規定：

　　對接平行、緊密，與管子中心線垂直，螺桿露出螺母；襯墊材質必須符合設計要求且無雙層。但應注意整體螺桿露出螺母長度應一致，且不大于螺桿直徑1/2。

　　檢驗方法：觀察檢查。

　　4.2.4管道支、吊架的安裝應符合以下規定：

　　構造正確合理，埋設平正牢固，排列整齊，支、吊架與管子設備等接觸應緊密。

　　檢查方法：觀察或用扳手檢查。

　　4.2.5閥門安裝應符合以下規定：

　　型號、規格、耐壓強度和嚴密性試驗結果應符合設計要求；位置、標高、進、出口方向正確；連接牢固、緊密、啟閉靈活，朝向合理，表面潔凈。

　　檢驗方法：手扳檢查和檢查出廠合格證、試驗單。

　　4.2.6設備、噴嘴及噴嘴罩安裝應符合以下規定：

　　規格、型號應符合設計要求；位置、標高、方向合理正確；連接牢固，表面潔凈。

　　檢驗方法：拉線、吊線、尺量檢查；檢查設備及噴嘴的出廠合格證。

　　4.2.7管道、箱、支架涂漆應符合以下規定：

　　油漆種類和涂刷數、顏色應符合設計要求；附著良好，無脫皮、起泡和漏涂；漆膜厚度均勻，色澤一致，無流淌及污染現象。

　　檢驗方法：觀察檢查。

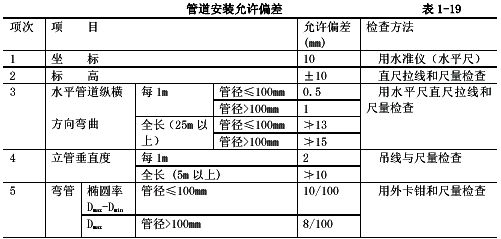

　　4.3允許偏差項目（表1-19）。

　　5成品保護

　　5.1預制加工好的干、立、支管，要分別按編號排放在平整場地上，并用水方墊好，不允許大管壓小管碼放，嚴防腳踏、物砸。

　　5.2螺紋連接后的管道，注意保護管端絲扣。安裝好的管道不得做支撐架、系安全帶、放腳手板，更不得蹬踩。

　　5.3安裝好管道及設備在抹灰、噴涂前應做好防護處理，以免被污染。

　　6應注意的質量問題

　　6.1鍍鋅碳素鋼管鍍鋅層被破壞。防止壓力和管鉗日久失修卡不住管子，管子在壓力下打轉。

　　6.2焊接管道時偏移、錯口。制作安裝技術水平不夠或焊接前點焊開焊。

　　6.3焊條焊皮脫落。焊條不允許存放在陰暗潮濕處。焊條使用前應烘干。

　　6.4聚四氟乙烯膠帶外露清理不凈，絲頭外露過長。清理不仔細，絲扣過緊。

　　6.5支、吊架制作歪、扭、尺寸不準。原因是支、吊架制作時地面不平整，熟悉圖紙不夠，對精度要求不嚴。需加強檢查，注意質量驗收。

　　7質量記錄

　　7.1應有材料設備的出廠合格證、生產廠家生產許可證和法定檢測單位的檢測報告。

　　7.2材料設備的現場驗收記錄。

　　7.3消防氣體滅火系統干管預檢記錄。

　　7.4消防氣體滅火系統立、支管及噴頭預檢記錄。

　　7.5消防氣體滅火管道的隱蔽檢查記錄。

　　7.6消防氣體滅火管道的單項試壓記錄。

　　7.7消防氣體滅火管道的系統試壓記錄。

　　7.8消防氣體滅火管道的系統吹洗記錄。

　　7.9消防噴灑氣體管道系統的調試記錄。

　　附件下載：消防滅火系統管道安裝工藝
