倒置式保溫防水屋面施工工法是用聚苯乙烯泡沫塑料等高熱絕緣系數、低吸水率材料作保溫層，并將保溫層設置在主防水層之上，具有節能保溫隔熱、延長防水層使用壽命、施工方便、勞動效率高、綜合造價經濟等特點。

　　1材料

　　1.1保溫材料

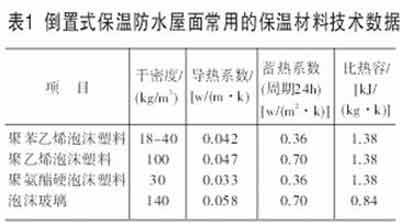

　　保溫材料應選用高熱絕緣系數、低吸水率的新型材料，如聚苯乙烯泡沫塑料、聚乙烯泡沫塑料、聚氨酯泡沫塑料、泡沫玻璃等，也可選用蓄熱系數和熱絕緣系數都較大的水泥聚苯乙烯復合板等保溫材料。倒置式保溫防水屋面常用的保溫材料技術數據見表1。

　　1.2防水材料

　　倒置式保溫防水屋面主防水層（保溫層之下的防水層）應選用合成高分子防水材料和中高檔高聚物改性瀝青防水卷材，也可選用改性瀝青涂料與卷材復合防水。不宜選用剛性防水材料和松散憎水性材料，如防水寶、拒水粉等。也不宜選用胎基易腐爛的防水材料和易腐爛的涂料加筋布等。

　　屋面工程所采用的防水材料應有材料質量證明文件，優先選用省部級推廣和認可產品，確保其質量符合技術要求。材料進場后，施工單位應按規定取樣復試，提交試驗報告，嚴禁在工程使用不合格的材料。

　　2設計要點

　　2.1保溫材料厚度的計算

　　保溫材料厚度的計算如式（1）。

　　δx=λx（Ro，min-Ri-R-Re）（1）

　　式中：δx－保溫層設計厚度，m；

　　λx－保溫材料修正后的導熱系統，W／（m·K）；

　　Ro，min－屋蓋系統的最小傳熱熱絕緣系數，㎡·K／W；

　　Ri－內表面換熱熱絕緣系數。取0.11㎡·K／W；

　　R－除保溫層外，屋蓋系統材料層熱絕緣系統，㎡·K／W；

　　Re－外表面換熱熱絕緣系數，取0.04㎡·K／W。

　�、俦�溫材料修正后的導熱系數按式（2）計算。

　　λx＝λ·a·a1·a2（2）

　　式中：λ－保溫材料導熱系數［W/（m·K）］按GB50176-93《民用建筑熱工設計規范》附表4.1取值；

　　a-導熱系數λ的修正系數，按GB50176-93附表4.2取值；

　　a1-雨水或融化雪水浸透保溫層引起熱損失的補償系數，開敞式保溫屋面（有可能進入雨水雪水的）a1=1.1，封閉式保溫屋面a1=1.0；

　　a2-保溫材料因吸水引起性能下降的補償系數，保溫層密封狀態：a2=1.0；保溫層開敞狀態：硬質發泡聚氨酯a2=1.3，聚苯乙烯板（熔珠型）a2=1.0，聚苯乙烯板（擠塑型）a2=1.1，泡沫玻璃a2=1.0，聚苯乙烯板a2=1.0。

　�、诔�外保溫層，屋面各層材料熱絕緣系數之和R就按式（3）計算。

　　R=δ1/λ1+δ1/λ2+……+δn/λn（3）式中：R-除保溫層外，屋蓋系統材料層熱絕系數，㎡·K/W；

　　δ1、δ2…δn一各層材料的厚度，m；

　　λ1、λ2…λn-各層材料的導熱系數，W/（m·K）。

　　③屋蓋系統最小傳熱熱絕緣系數按式（4）計算。

　　Ro·min=（ti-te）×n×Ri/△t4）式中：ti-冬季室內計算溫度（℃），一般建筑取18℃；

　　te-圍護結構冬季室外計算溫度（℃），按GB50176-93規范的附表3.1取值；

　　n-溫差修正系數，按GB50176-93規范的附表4.1.1-1取值。

　　△t-室內空氣與圍護結構內表面之間的允許溫差（℃），應按GB50176-93規范的附表4.1.1-2取值。

　　2.2屋頂隔熱設計要求

　　在房間自然通風情況下，建筑物屋頂?shù)膬?nèi)表面最高溫度，應滿足式（5）要求。

　　θi·max≤te·max（5）

　　式中：θi·max-圍護結構表面最高溫度（℃）；

　　te·max-夏季室外計算溫度最高值（℃），按GB50176-93規范的附表3.2取值。

　　2.3屋面保溫防水構造

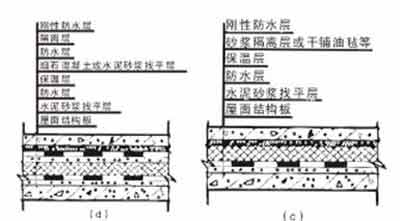

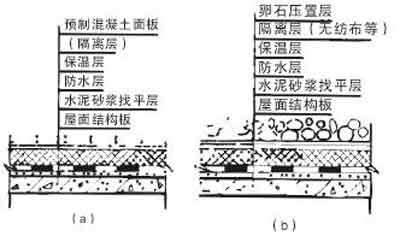

　　非上人屋面的Ⅲ級保溫防水標準構造見圖1（a）、（b）。上人屋面的Ⅱ級、Ⅰ級保溫防水構造見圖1（c）、（d）。

　　2.4節點設計

　　天溝泛水等保溫材料無法覆蓋的防水部位，應選用耐老化性能好的防水材料，或用多道設防提高防水層耐久性。

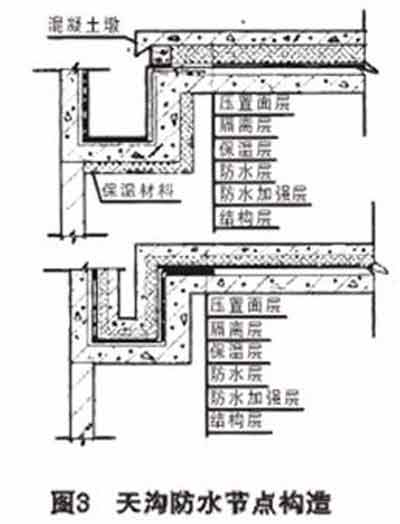

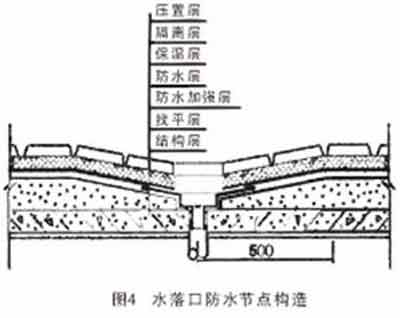

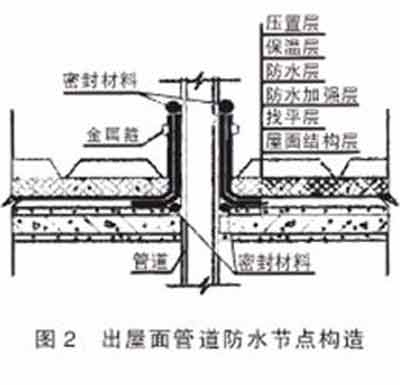

　　水落口、出屋面管道等形狀復雜節點，宜采用合成高分子防水涂料進行多道密封處理（見圖2、圖3、圖4）。

　　3施工準備

　　3.1技術準備

　　防水保溫工程施工應編制專項施工方案或技術措施，掌握施工圖中的細部構造及有關技術要求。并根據施工方案進行技術交底，詳細交代施工部位、構造作法、細部構造、技術要求、安全措施、質量要求和檢驗方法等。

　　3.2材料準備

　　屋面工程負責人應根據設計要求，按面積計算各種材料的總用量，防水材料應抽檢合格后方準許使用。

　　現場應準備足夠的高壓吹風機、平鏟、掃帚、滾刷、壓輥、剪刀、墻紙刀、卷尺、粉線包及滅火器等施工機具或設施，并保證完好。

　　3.3結構基層

　　防水層施工前，基層必須干凈干燥，表面不得有酥松、起皮起砂現象。

　　4施工工藝

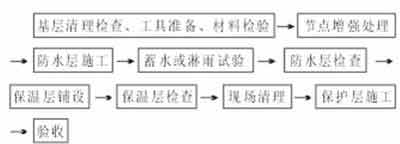

　　4.1工藝流程（見圖5）。

　　4.2防水層施工

　　根據不同的材料，采用相應的施工工法和工藝施工、檢驗。

　　4.3保溫層施工

　　保溫材料可以直接干鋪或用專用粘結劑粘貼，聚苯板不得選用溶劑型膠粘劑粘貼。

　　保溫材料接縫處可以是平縫也可以是企口縫，接縫處可以灌入密封材料以連成整體。塊狀保溫材料的施工應采用斜縫排列，以利于排水。

　　當采用現噴硬泡聚氨酯保溫材料時，要在成型的保溫層面進行分格處理，以減少收縮開裂。大風天氣和雨天不得施工，同時注意噴施人員的勞動保護。

　　4.4面層施工

　　4.4.1上人屋面

　�。�1）采用40～50mm厚鋼筋細石混凝土作面層時，應按剛性防水層的設計要求進行分格縫的節點處理。

　　（2）采用混凝土塊材作上人屋面保護層時，應用水泥砂漿座漿平鋪，板縫用砂漿勾縫處理。

　　4.4.2不上人屋面

　�。�1）當屋面是非功能性上人屋面時，可采用平鋪預制混凝土板的方法進行壓埋，預制板要有一定強度，厚度也應小于30mm。

　�。�2）選用卵石或砂礫作保護層時，其直徑應在20～60mm，鋪埋前，應先鋪設250g/㎡的聚酯纖維無紡布或油氈等隔離，再鋪埋卵石，并要注意雨水口的暢通。壓置物的質量應保證最大風力時保溫板不被刮起和保證保溫層在積水狀態下不浮起。

　�。�3）聚苯乙烯保溫層不能直接接受太陽照射，以防紫外線照射導致老化，還因避免與溶劑接觸和在高溫環境下（80℃以上）使用。

　　5工程質量驗收

　　屋面防水保溫工程檢查驗收應符合GB50207-2002《屋面工程質量驗收規范》，或根據相應質量評定標準執行。

　　工程驗收時，應提交下列技術資料，并歸檔：（1）工程設計圖和屋面設計工程變更單；（2）工程施工方案的技術交底記錄；（3）防水材料、保溫材料等材料出廠質量證明文件和復試報告；（4）施工檢驗記錄、試水記錄、隱蔽工程驗收記錄。

　　6社會經濟效益

　�。�1）本工法的屋面保溫效果好。僅屋面而言，25mm厚聚苯乙烯板保溫能滿足我國夏熱冬冷地區節能保溫新標準，50mm厚聚苯乙烯板能滿足我國寒冷地區節能保溫新標準，100mm厚能滿足我國嚴寒地區建筑節能保溫新標準。

　�。�2）倒置式保溫防水屋面能大大延長防水層的使用壽命，延長防水層更新周期，節約了維修費用。

　�。�3）施工簡單，大大地提高了工效和工程質量。

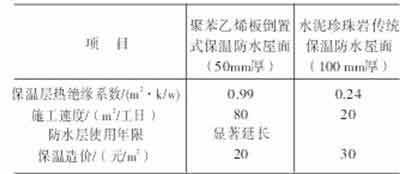

　�。�4）經濟效益分析見表3。

　　表3經濟效益分析
