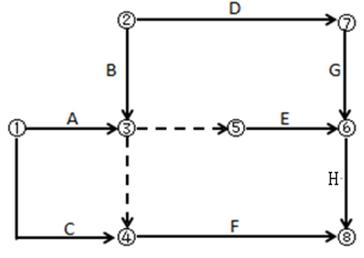

某工作雙代號網絡計劃如下圖所示，存在的繪圖錯誤有（?。?/p>

A 多個起點節點

B 多個終點節點

C 存在循環回路

D 節點編號有誤

E 有多余虛工作

正確答案：ADE

答案解析：本題考查的是網絡圖繪制。選項A正確，①、②節點均為開始節點；選項D正確，G工作的開始節點編號大于結束節點編號，節點編號有誤；選項E正確，③→⑤工作為多余虛工作。參見教材P118~P119。
