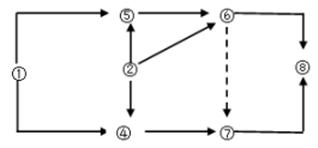

其工程雙代號網絡圖如下圖所示，存在的繪圖錯誤是（　）。

A 多個起點節點

B 多個終點節點

C 節點編號有誤

D 存在循環回路

正確答案：A

答案解析：本題考查的是網絡圖繪制。網絡圖中應只有一個起點節點和一個終點節點（任務中部分工作需要分期完成的網絡計劃除外），除網絡圖的起點節點和終點節點外，不允許出現沒有外向箭線的節點和沒有內向箭線的節點。圖中節點①節點②均為起點節點。參見教材P118~P119。
