3．砂的物理性質(zhì)

　　表觀密度一般為2.55～2.75g/cm³，干砂堆積密度一般為1450～1700kg/m³，隨砂含水率的變化其堆積體積也發(fā)生變化。若以干砂為標(biāo)準(zhǔn)，當(dāng)含水率為5％時，體積增大25％～30％，這是由于砂子表面的吸附水膜造成，而繼續(xù)增大水量時，水膜破裂體積反而縮小，所以在拌制混凝土?xí)r，砂子用量以質(zhì)量控制較為可靠。

　　砂子的含水狀態(tài)分全干、氣干、表干和潮濕四種狀態(tài)，其含水量各不相同，為了消除其對混凝土質(zhì)量的影響，標(biāo)準(zhǔn)規(guī)定，骨料以干燥狀態(tài)設(shè)計配合比，其他狀態(tài)含水率應(yīng)進(jìn)行換算。

　　（二）普通石子

　　普通石子包括碎石和卵石。碎石是由天然巖石或卵石經(jīng)破碎、篩分而得到的巖石粒料；卵石是天然巖石由自然條件作用而形成的顆粒。

　　碎石表面粗糙，顆粒多棱角，與水泥漿粘結(jié)力強(qiáng)，配制的混凝土強(qiáng)度高，但其總表面積和孔隙率較大，拌制混凝土水泥用量較多，拌和物和易性較差；卵石表面光滑，少棱角，孔隙率及表面積小，拌制混凝土需用水泥漿量少，拌和物和易性好，便于施工，但所含雜質(zhì)常較碎石多，與水泥漿粘結(jié)力較差，故用其配制的混凝土強(qiáng)度較低。

　　1．有害雜質(zhì)含量

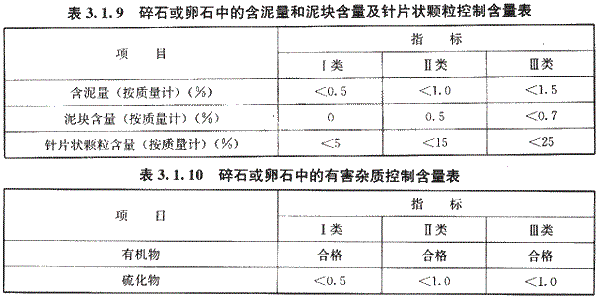

　　石子中含有黏土、淤泥、有機(jī)物、硫化物及硫酸鹽和其他活性氧化硅等雜質(zhì)。有的雜質(zhì)影響粘結(jié)力，有的能和水泥產(chǎn)生化學(xué)作用而破壞混凝土結(jié)構(gòu)。此外，針片狀顆粒的含量也不宜過多。其控制含量見表3.1.9和表3.1.10.
