（二）摻混合材料的硅酸鹽水泥

　　1．混合材料

　　在生產(chǎn)水泥時，為改善水泥性能，調(diào)節(jié)水泥強度等級，而加到水泥中的人工的或天然的礦物材料，稱為水泥混合材料。按其性能分為活性（水硬性）混合材料和非活性（填充性）混合材料兩類。

　?。?）活性混合材料，如符合現(xiàn)行國家標準《用于水泥中的?；郀t礦渣》GB/T 203的粒化高爐礦渣、符合現(xiàn)行國家標準《用于水泥和混凝土中的粉煤灰》GB/T1596的粉煤灰、符合現(xiàn)行國家標準《用于水泥中的火山灰質(zhì)混合材料》GB/T 2847的火山灰質(zhì)混合材料。水泥熟料中摻人活性混合材料，可以改善水泥性能、調(diào)節(jié)水泥強度等級、擴大水泥使用范圍、提高水泥產(chǎn)量、利用工業(yè)廢料、降低成本，有利于環(huán)境保護。

　?。?）非活性混合材料是指與水泥成分中的氫氧化鈣不發(fā)生化學作用或很少參加水泥化學反應的天然或人工的礦物質(zhì)材料，如石英砂、石灰石及各種廢渣，活性指標低于相關現(xiàn)行國家標準要求的?；郀t礦渣、粉煤灰、火山灰質(zhì)混合材料。

　　水泥熟料摻人非活性混合材料可以增加水泥產(chǎn)量、降低成本、降低強度等級、減少水化熱、改善混凝土及砂漿的和易性等。

　　2．定義與代號

　?。?）礦渣硅酸鹽水泥。由硅酸鹽水泥熟料和20％～70％?；郀t礦渣、適量的石膏磨細制成的水硬性膠凝材料，稱為礦渣硅酸鹽水泥，代號P.S.

　?。?）火山灰質(zhì)硅酸鹽水泥。由硅酸鹽水泥熟料和20％～50％的火山灰質(zhì)混合材料、適量石膏磨細制成的水硬性膠凝材料，稱為火山灰質(zhì)硅酸鹽水泥，代號P.P.

　?。?）粉煤灰硅酸鹽水泥。由硅酸鹽水泥熟料和20％～40％的粉煤灰、適量石膏磨細制成的水硬件膠凝材料，稱為粉煤灰硅酸鹽水泥，代號P.F.

　　3．五種水泥的主要特性及適用范圍

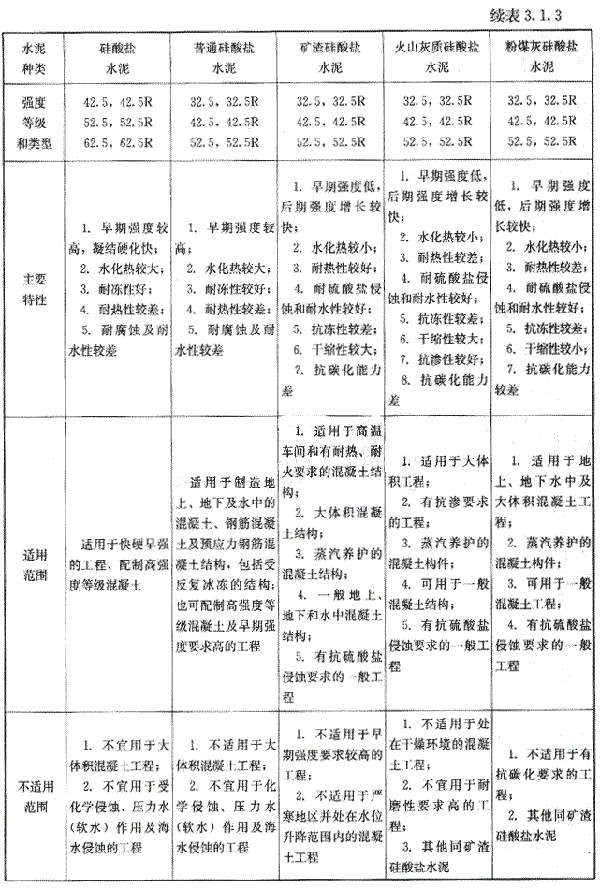

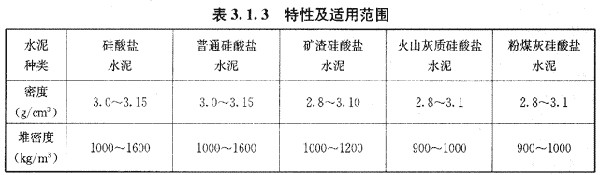

　　五種水泥的主要特性及適用范圍見表3.1.3.
