操作要求及施工工藝

　　1、操作要點

　　（1）預應力完畢后，48h內須進行管道壓漿，以免預應力鋼束銹蝕；

　　壓漿材料及工藝應滿足“客運專線預應力混凝土預制梁暫行技術條件”的各項規定。壓入的水泥漿應飽滿密實。為保證梁體的耐久性，壓漿材料宜采用經鐵道部鑒定通過的高性能無收縮防腐灌漿劑。

　　（2）封錨前應對錨穴進行鑿毛處理，并利用一端帶鉤一端帶有螺紋的短鋼筋安裝于錨墊板螺栓孔，與錨穴內鋼筋網綁扎在一起，保證封端混凝土與梁體連為一體。封錨后進行防水處理，錨穴外側涂刷防水涂料。

　　2、施工工藝方法

　　2．1壓漿

　　（1）、孔道壓漿采用真空輔助壓漿工藝。壓漿前，應檢查有無滑絲、失錨及其它異常情況。確認合格后，才允許進行壓漿。

　　（2）、預應力筋錨固完結并檢驗合格后，采用砂輪機切割多余的鋼絞線，切割后鋼絞線外露長度不小于3.0cm，且保護層不小于3.5cm.

　　（3）、鋼絞線切割后，應在錨具、錨墊板及錨墊板與錨穴混凝土接縫處涂刷881-I型聚氨脂防水涂料，涂料配制按說明書進行，涂刷均勻，且不得污染梁體其余部位。

　　（4）、按試驗室封錨配合比報告配制無收縮水泥砂漿，堵塞鋼絞線與錨具、夾片間的縫隙，并包裹嚴實不得有漏漿現象。堵縫工作，主要是手工操作，要耐心細致，以防止孔道壓漿不密實。

　　（5）、用轉速1400r/min的高速水泥漿拌合機制備膠稠狀水泥漿，配合比報告見附件，流動度在13～20s.拌合機出漿口安置過濾網，保證壓入管道的漿體不含未攪勻的水泥團塊。貯料桶中宜設置水泥漿攪動機在使用前和壓漿過程中連續對漿體進行攪拌，維持漿體流動度，保證順利壓漿。水泥漿攪拌結束后盡快連續壓注，攪拌至壓入管道的時間間隔不應超過40min.對于因延遲使用導致流動度降低的漿體，不得通過加水來增加流動度。

　　（6）、壓漿前，應先安裝好壓漿短管，檢修壓漿管，配裝好水泥漿壓力表。壓漿泵采用連續式；同一管道壓漿應連續進行，一次完成。管道出漿口應裝有三通管，確認出漿濃度和進漿濃度一致時，方可封閉保壓。壓漿前，管道真空度應穩定在-0.06～-0.10 MPa之間。為保證管道中充滿漿體，關閉出漿口后，應在0.50～0.60MPa下持壓2min.

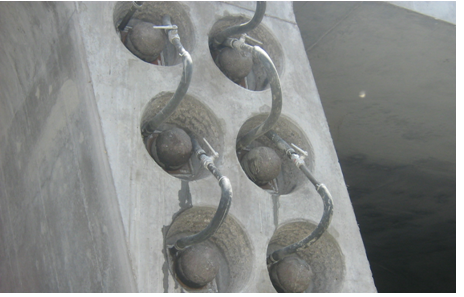

　　（7）、壓漿工藝中為保證預應力管道內漿體飽滿密實，將進漿管和出漿管改用帶球形閥的橡膠管。改裝后持壓和真空負壓效果均能達到工藝要求，并能自由彎曲。在壓漿完成后將進出漿橡膠管向上彎曲豎立，使初凝過程中管內的儲漿能有效的填補因漿體收縮產生的空間，從而有效預防和避免不飽滿現象。

　　（8）、拆卸壓漿管道時間在不同季節酌情掌握，待孔道內水泥漿的壓力消失后，才準許拆卸。首先應試拆一個查看，若水泥漿不返漿后，方可拆卸，否則，必須向后推遲。

　　（9）、孔道壓漿及壓漿后3d內，梁體及環境溫度不得低于5℃，否則應采取保溫措施。

　　（10）、壓漿時，試驗室應按相應的標準進行取樣，制作試件，測定水泥漿的泌水率及28天的抗壓強度。

　　（11）、施工時認真如實填寫壓漿施工記錄。

　　2．2、封端

　　（1）、箱梁封端必須在孔道壓漿結束后，經檢查合格后，才允許進行施工。

　　（2）、箱梁拆除端模后，先將錨穴四周進行鑿毛處理，鑿毛深度控制在2-3mm，鑿毛程度以不見原光面混凝土為標準。清除錨墊板表面的灰漿、孔道口堵塞縫隙的紙及雙面膠等雜物。

　　（3）、利用錨墊板安裝孔連接一端帶螺紋一端帶鉤的短鋼筋，使之與封錨鋼筋連為一體。鋼筋按下圖制作，綁扎牢固。

……

　　詳情請下載附件：壓漿封錨施工技術交底書
