【例題1】下列關于雙代號網絡計劃繪圖規則說法，正確有（?。?。

　　A．網絡圖必須正確表達各工作間的邏輯關系
　　B．網絡圖中可以出現循環回路
　　C．網絡圖中一個節點只有一條箭線引出
　　D．網絡圖中嚴禁出現沒有箭頭節點或沒有箭尾節點的箭線
　　E．單目標網絡計劃只有一個起點節點和一個終點節點

　　【正確答案】ADE

　　【答案解析】雙代號網絡計劃的繪圖規則包括：①雙代號網絡圖必須正確表達已定的邏輯關系；②雙代號網絡圖中，嚴禁出現循環回路；③雙代號網絡圖中，在節點之間嚴禁出現帶雙向箭頭或無箭頭的連線；④雙代號網絡圖中，嚴禁出現沒有箭頭節點或沒有箭尾節點的箭線；⑤當雙代號網絡圖的某些節點有多條外向箭線或多條內向箭線時，為使圖形簡潔，可使用母線法繪制（但應滿足一項工作用一條箭線和相應的一對節點表示）；⑥箭線不宜交叉。當交叉不可避免時，可用過橋法或指向法；⑦雙代號網絡圖中應只有一個起點節點和一個終點節點（多目標網絡計劃除外），而其他所有節點均應是中間節點；⑧雙代號網絡圖應條理清楚，布局合理。參見教材P119.

　　【例題2】下圖所示雙代號網絡圖中，存在繪圖錯誤的有（?。?。

　　A．循環回路
　　B．多個起點節點
　　C．多個終點節點
　　D．一對節點編號代表多項工作
　　E．節點編號順序錯誤

　　【正確答案】CDE

　　【答案解析】選項C，有8、9兩個終點節點，故錯誤；選項D，錯在一對節點（1和3）表示了兩項工作（B．C工作）；選項E，節點3、4編號順序錯誤。參見教材P121.

　　【例題3】與橫道圖進度相比，單代號網絡進度計劃的特點有（?。?。

　　A．形象直觀，能直接反映出工程總工期
　　B．通過計算可以明確各項工作的機動時間
　　C．不能明確反映工程費用與工期之間的關系
　　D．通過計算可以明確進度的重點控制對象
　　E．明確地反映出各項工作之間的相互關系

　　【正確答案】BDE

　　【答案解析】選項A，要經過計算才能得出工程的總工期。參見教材P126.

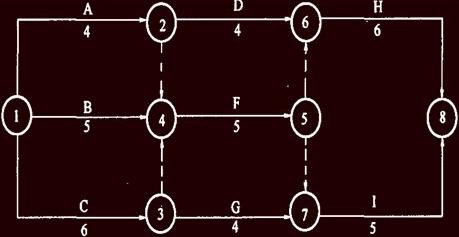

　　【例題4】某分部工程雙代號網絡如下圖所示，關鍵工作有（?。?。

　　A．工作B　 B．工作C
　　C．工作F　 D．工作E　　E．工作H

　　【正確答案】BCE

　　【答案解析】參見教材P124.

　　【例題5】下列關于雙代號網絡計劃繪圖規則說法，正確有（?。?/p>

　　A．網絡圖必須正確表達各工作間的邏輯關系
　　B．網絡圖中可以出現循環回路
　　C．網絡圖中一個節點只有一條箭線引出
　　D．網絡圖中嚴禁出現沒有箭頭節點或沒有箭尾節點的箭線
　　E．單目標網絡計劃只有一個起點節點和一個終點節點

　　【正確答案】ADE

　　【答案解析】雙代號網絡計劃的繪圖規則包括：①雙代號網絡圖必須正確表達已定的邏輯關系；②雙代號網絡圖中，嚴禁出現循環回路；③雙代號網絡圖中，在節點之間嚴禁出現帶雙向箭頭或無箭頭的連線；④雙代號網絡圖中，嚴禁出現沒有箭頭節點或沒有箭尾節點的箭線；⑤當雙代號網絡圖的某些節點有多條外向箭線或多條內向箭線時，為使圖形簡潔，可使用母線法繪制（但應滿足一項工作用一條箭線和相應的一對節點表示）；⑥箭線不宜交叉。當交叉不可避免時，可用過橋法或指向法；⑦雙代號網絡圖中應只有一個起點節點和一個終點節點（多目標網絡計劃除外），而其他所有節點均應是中間節點；⑧雙代號網絡圖應條理清楚，布局合理。參見教材P119.
