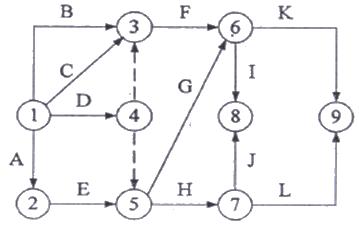

例題1：下圖所示的雙代號網絡(luò )圖中，存在繪圖錯誤的有（　）。

　　A．循環回路
　　B．多個起點節點
　　C．多個終點節點
　　D．一對節點編號代表多項工作
　　E．節點編號順序錯誤

　　【正確答案】CDE

　　【答案解析】選項C，有8、9兩個終點節點，故錯誤；選項D，錯在一對節點（1和3）表示了兩項工作（B．C工作）； 選項E，節點3、4編號順序錯誤。參見教材P117、119

　　例題2：下列關于雙代號網絡(luò )計劃繪圖規則的說法，正確的有（　）。
　　A．網絡(luò )圖必須正確表達各工作間的邏輯關系
　　B．網絡(luò )圖中可以出現循環回路
　　C．網絡(luò )圖中一個節點只有一條箭線引出
　　D．網絡(luò )圖中嚴禁出現沒有箭頭節點或沒有箭尾節點的箭線
　　E．單目標網絡(luò )計劃只有一個起點節點和一個終點節點

　　【正確答案】ADE

　　【答案解析】雙代號網絡(luò )計劃的繪圖規則包括：①雙代號網絡(luò )圖必須正確表達已定的邏輯關系；②雙代號網絡(luò )圖中，嚴禁出現循環回路；③雙代號網絡(luò )圖中，在節點之間嚴禁出現帶雙向箭頭或無箭頭的連線；④雙代號網絡(luò )圖中，嚴禁出現沒有箭頭節點或沒有箭尾節點的箭線；⑤當雙代號網絡(luò )圖的某些節點有多條外向箭線或多條內向箭線時，為使圖形簡潔，可使用母線法繪制（但應滿足一項工作用一條箭線和相應的一對節點表示）；⑥繪制網絡(luò )圖時，箭線不宜交叉。當交叉不可避免時，可用過橋法或指向法；⑦雙代號網絡(luò )圖中應只有一個起點節點和一個終點節點（多目標網絡(luò )計劃除外），而其他所有節點均應是中間節點；⑧雙代號網絡(luò )圖應條理清楚，布局合理。參見教材P117、119

　　例題3：某分部工程各工作之間的邏輯關系如下表所示。根據該邏輯關系表繪出的正確網絡(luò )圖是（　）。

　　A．A圖
　　B．B圖
　　C．C圖
　　D．D圖

　　【正確答案】C

　　【答案解析】按雙代號網絡(luò )計劃的繪圖規則即可得出正確答案為C．參見教材P117、119

　　例題4：工程雙代號時標網絡(luò )計劃中，某工作箭線上的波形線表示（　）。
　　A．該工作的自由時差
　　B．該工作的總時差
　　C．該工作與其緊前工作之間的時間間隔
　　D．該工作與其緊前工作之間的時距

　　【正確答案】A

　　【答案解析】雙代號時標網絡(luò )計劃中箭線上的波形線表示工作的自由時差。參見教材P119

　　例題5：下列關于網絡(luò )計劃的說法，正確的是（　）。
　　A．一個網絡(luò )計劃只有一條關鍵線路
　　B．一個網絡(luò )計劃可能有多條關鍵線路
　　C．由關鍵工作組成的線路稱為非關鍵線路
　　D．網絡(luò )計劃中允許存在循環回路。

　　【正確答案】B

　　【答案解析】在網絡(luò )計劃的各條線路中，總的工作持續時間最長的線路稱為關鍵線路，關鍵線路可能有一條也可能有多條。線路的工作持續時間小于關鍵線路的稱為非關鍵線路，非關鍵線路上也可能存在關鍵工作。根據網絡(luò )計劃的繪制規則，網絡(luò )計劃中不允許存在循環回路。根據上述分析，只有選項B的說法正確。參見教材P119.
