工程網絡(luò )計劃有關時間參數的計算典型例題

2012-07-04 10：58　　來源：　　字體：大小　　打印

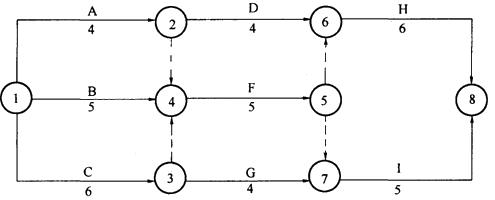

　　例題1：某工程雙代號網絡(luò )計劃如下圖所示（單位：天）。該網絡(luò )計劃的關鍵線路為（　）。

例1 工程雙代號網絡(luò )計劃

　　A．①→③→⑤→⑥
　　B．①→③→④→⑤→⑥和①→②→③→④→⑤→⑥
　　C．①→②→⑤→⑥和①→②→③→④→⑥
　　D．①→②→③→⑤→⑥

　　【正確答案】B

　　【答案解析】按工作計算法可知，總工期為14天，關鍵線路為：①→③→④→⑤→⑥和①→②→③→④→⑤→⑥兩條。參見教材P128.

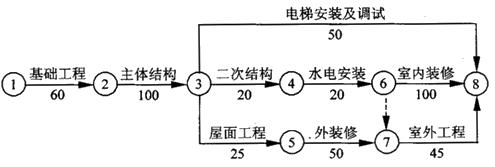

　　例題2：[背景資料]某施工企業與業主簽訂了某工程的施工承包合同。經監理工程師審核批準的施工進度計劃如下圖所示（時間單位：天）。

例2 工程雙代號網絡(luò )計劃

　　根據上述背景資料，回答下列第1～4小題：

　　第1小題：雙代號網絡(luò )圖中虛箭線表示（　）。
　　A．資源消耗程度
　　B．工作的持續時間
　　C．工作之間的邏輯關系
　　D．非關鍵工作

　　【正確答案】C

　　【答案解析】在雙代號網絡(luò )圖中，為了正確地表達圖中工作之間的邏輯關系，往往需要用虛箭線。虛線是實際工作中并不存在的一項虛設工作，故它們既不占用時間，也不消耗資源。
　　在雙代號網絡(luò )圖中，任意一條實箭線都要占用時間、消耗資源。參見教材P116.

　　第2小題：監理工程師審核批準的施工進度計劃工期是（　）天。
　　A．210
　　B．245
　　C．280
　　D．300

　　【正確答案】D

　　【答案解析】本題實質就是計算該網絡(luò )計劃的工期。計算得到的最早開始時間、最早完成時間、最遲開始時間、最遲完成時間、總時差和自由時差。由圖可知計劃工期是300天。由于該網絡(luò )計劃圖較簡單，也可以分別計算四條線路的持續時間，關鍵線路的長就是計劃工期。參見教材P127.
　　工期泛指完成任務所需要的時間，一般有以下3種；
　　（1）計算工期，根據網絡(luò )計劃時間參數計算出來的工期，用T_c表示；
　　（2）要求工期，任務委托人所要求的工期，用T_r表示；
　　（3）計劃工期，根據要求工期和計算工期所確定的作為實施目標的工期，用T_p表示。
　　網絡(luò )計劃的計劃工期T_p應按下列情況分別確定：當已規定了要求工期T_r時，T_p≤T_r ；當未規定要求工期時，可令計劃工期等于計算工期，T_p＝T_r 。

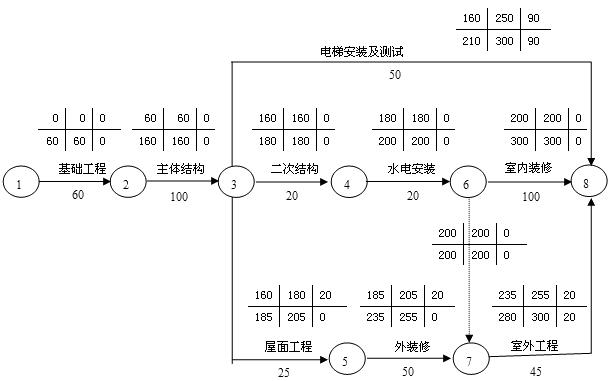

　　計算過程見下圖所示：
