三、雙代號網絡圖的邏輯關系

　　邏輯關系是工作之間相互制約或依賴的關系；在工程施工網絡計劃的網絡圖中，邏輯關系是根據施工工藝關系和組織關系確定的。邏輯關系是否正確，是網絡圖是否反映工程實際的關鍵，因此邏輯關系的處理就成為網絡圖繪制的關鍵。為了確定并繪制正確的邏輯關系圖，我們可就某一項具體工作而言，首先要弄清該工作必須在哪些工作之前進行？該工作必須在哪些工作之后進行？該工作可與哪些工作平行進行？為了說明這些關系，我們引人下面的幾個術語概念。

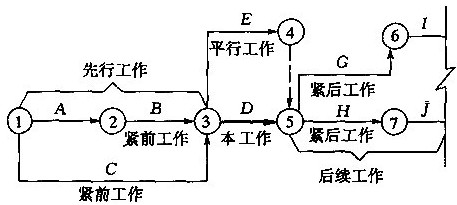

　　現考查下圖中工作D，將該工作稱作“本工作”，緊排在本工作之前的工作B和C稱作“緊前工作”，緊排在本工作之后的工作H和G稱作“緊后工作”，與本工作同時進行的工作E稱作“平行工作”。自起點節點至本工作之前各條線路段上的所有工作統稱為“先行工作”；本工作之后至終點節點各條線路段上的所有工作統稱為“后續工作”。

　　由上述邏輯關系術語的概念可看出，它們是有針對性的。一項工作的稱謂與所要考查的對象有關，因此具有相對性，如當考查工作H時，H則為本工作，這時，工作D、E為緊前工作，工作J為緊后工作。工作間的邏輯關系是正確繪制網絡圖的基礎。
