　　5. 線路、關鍵線路和關鍵工作

　?。?）線路。網絡圖中從起點節點開始，沿箭頭方向順序通過一系列箭線與節點，最后到達終點節點的通路稱為線路。線路既可依次用該線路上的節點編號來表示，也可依次用該線路上的工作名稱來表示。線路既可表示為：①－②－③－⑤－⑥也可表示為：支模1→扎筋1→混凝土1→混凝土2.

　　（2）關鍵線路和關鍵工作。線路上所有工作的持續時間總和稱為該線路的總持續時間?？偝掷m(xù)時間最長的線路稱為關鍵線路，關鍵線路的長度就是網絡計劃的總工期。

　　在網絡計劃中，關鍵線路可能不止一條。而且在網絡計劃執行過程中，關鍵線路還會發生轉移。

　　關鍵線路上的工作稱為關鍵工作。在網絡計劃的實施過程中，關鍵工作的實際進度提前或拖后，均會對總工期產生影響。因此，關鍵工作的實際進度是工程項目進度控制工作中的重點。

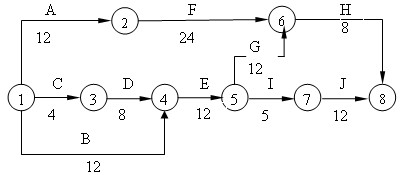

　　[例]某分部工程雙代號網絡計劃如下圖所示，其關鍵線路有（）條。

某分部工程雙代號網絡計劃
