長江三峽庫區水污染治理項目是國家重點項目，具有涉及面廣、項目規模較小、數量多、建設地點分散等特點，為此國家投入大量建設資金，以確保眾多污水處理工程順利建設投運，以避免大江截流后庫區水質不斷惡化，陷入“先污染后治理”的不利局面。針對庫區項目規模小且當?shù)丶夹g(shù)力量相對薄弱的現狀，國家發改委特聘請國內業內專家組成專門機構進行研究、探討，希望能夠選擇一種運行穩定可靠、操作簡單、管理便捷且具有較強耐沖擊負荷能力的處理工藝，以適應庫區項目的要求。

　　重慶市南川污水處理廠為長江三峽庫區影響區第一批城市污水重點治理項目，于2002年立項，其經多方案技術比較，確定采用改良型合建式ORBAL氧化溝工藝，工程已于2003年正式建成并投入運行。取得了良好的處理效果，對庫區乃至全國其它同類中、小規模項目的建設起到示范作用。

　　一、改良型ORBAL氧化溝工藝的設計思路

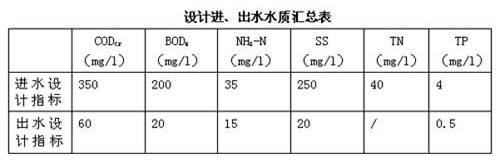

　　重慶市南川污水處理廠設計規模4萬 m³/d，設計進、出水水質如下：

 　　針對工程設計進、出水情況結合工程當?shù)丶夹g(shù)管理實力現狀，在工藝選擇時主要兼顧了以下原則：備選方案應具備技術成熟可靠，能確保出水水質好，穩定達標；具有除磷脫氮功能，應盡量節省占地；此外還應注意工程建設和運行費用，管理方便，運轉靈活，具有較強耐沖擊負荷能力。

　　據此經多方案進行比較后認為ORBAL氧化溝工藝、A2/O工藝、SBR工藝等均具有穩定的處理效果，其中ORBAL氧化溝工藝從運行管理簡便程度及耐沖擊負荷能力方面更具優勢，且其對自動化程度依賴程度低，被確定為主選方案。

　　典型的奧貝爾氧化溝由三個相對獨立的同心橢圓形溝道組成，污水由外溝道進入溝內，然后依次進入中間溝道和內溝道，最后經中心島流出，至二次沉淀池。三個環形溝道相對獨立，溶解氧分別控制在0、1、2 mg/l，其中外溝道容積達50%~60%，處于低溶解氧狀態，污水在外溝道循環約150—250圈（由水力停留時間決定）才進入中溝道，主要的有機物氧化及80%的脫氮均在外溝道完成。內溝道體積約為10%~20%，維持較高的溶解氧（2mg/l），為出水把關。在各溝道橫跨安裝有不同數量轉碟曝氣機，進行供氧兼有較強的推流攪拌作用。

　　并具如下工藝特點：

　　a． 采用轉碟曝氣，混合效率較高，水流在溝內的速度最高可達0.6—0.7m/s，在外溝道使水流能快速進行有氧、無氧交換，交換次數可達500—1000次（取決于外溝道轉碟設置的數量），可同時進行有機物的氧化降解和氮的硝化、反硝化，并可有效的去除污水中的磷。在中溝與內溝中污水中的有機物進一步得到去除降解，出水水質好。

　　b． 污水進入氧化溝，可以得到快速的有效的混合，由于池容較大，緩沖稀釋能力強，耐高流量，高濃度的沖擊負荷能力強，對難降解有機物去除率高，出水水質穩定。

　　c． 由于污泥齡較長，使污泥量較少并趨于好氧穩定，可不設污泥消化池，從而簡化工藝流程，管理方便。

　　d． 在曝氣過程中，在串聯的渠道水流中形成典型的溶解氧階梯0-1-2mg/L，因而自動控制了系統的生物脫氮過程。由于同時硝化反硝化作用及“短程反硝化”的影響氧的利用率很高，因而起到節能的作用。

　　e． 供氧量的調節，可以通過改變轉碟的旋轉方向，轉速、浸水深度和轉碟安裝個數等多種手段來調節工藝系統的供氧能力，使池內溶解氧值保持在最佳值，使系統穩定、經濟、可靠的運行。

　　但應該看到，對于山區用地緊張的重慶庫區其占地偏大也是引人注目的缺點。由于氧化溝為圓形或橢圓形溝型，加上池中心設有中心島，造成氧化溝占地較大，平面布置相對困難；另外設置的輻流式沉淀池亦為圓形，使得廠區無效占地比例偏高。設計立足從盡量減少無效占地的角度對典型的ORBAL工藝氧化溝與二沉池分建的工藝進行了優化，引進U.S.FILTER公司技術，確定氧化溝與二沉池合建方案，即二沉池外層設三圈氧化溝，呈同心布置，二沉池取代了ORBAL氧化溝中心島，具體形式見下圖。

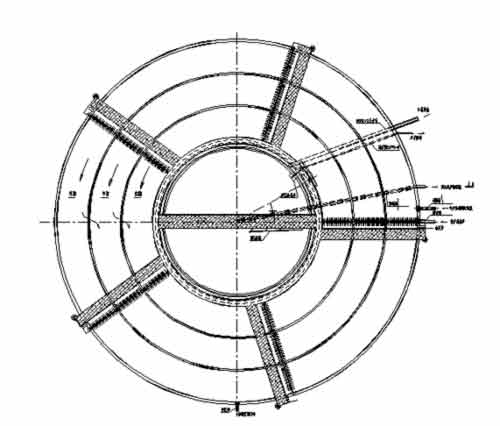

改良型奧貝爾氧化溝結構示意圖

　　改良型ORBAI氧化溝與分體建設氧化溝相比，具有如下優勢：

　　a．減少了無效占地。

　　b．氧化溝與二沉池采用共用池壁，可減少土建工程量。

　　c．流程順暢，可節省氧化溝至終沉池之間的連接管道，減少氧化溝與終沉池之間的水頭損失，節約能耗。

　　d．為廠區合理布局提供了良好的基礎。

　　二、處理工藝介紹

　　重慶市南川污水處理廠確定的工藝流程圖如下：

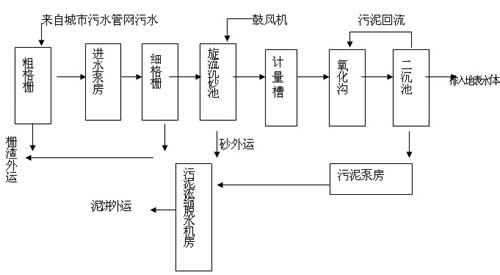

南川污水處理廠工藝流程圖

　　三、主要生化處理構筑物介紹

　　1.氧化溝描述、設計參數及設備選型

　　氧化溝采用ORBAL型氧化溝，池中設轉碟表曝機，獲得動能和溶解氧的混合液在池中快速流動，可形成好氧、缺氧區，具有降解有機物和脫氮的功能。奧貝爾氧化溝由三個相對獨立的同心園形溝道組成，污水由外溝道進入溝內，然后依次進入中間溝道和內溝道，最后流出至二次沉淀池。在各溝道橫跨安裝有不同數量轉碟曝氣機，進行供氧兼有較強的推流攪拌作用。主要設計控制參數如下：

　　泥齡 16天

　　污泥負荷0.068kgBOD5/kgMLSS·d

　　污泥回流比 100％

　　混合液濃度 4.5g/L

　　水深 4.2m

　　轉碟曝氣機規格： 軸長8m（外溝37片）

　　軸長6m（內溝18片）+6m（中溝24片）

　　2．二沉池選型特點：

　　作為生化系統的重要組成部分，泥水分離效果直接關系到生化系統的運行成敗，結合節省占地的主旨，本工程沉淀池采用Rim-Flo型周進周出二沉池。此種沉淀池具有表面負荷高、池徑小、沉淀效果好、沉淀污泥濃度高等特點，主要體現在以下幾個方面：

　　a．獨特的周邊進水、周邊出水方式，在保證配水均勻的前提下，減少了死水區及短流機會使池內有效容積充分利用，顏料示蹤試驗結果證實，Rim-Flo 型二沉池可比中心進水、周邊出水型二沉池減少表面積達50%，其先進的理念和設計方法在于其采用二沉池溢流率及固體負荷雙重控制，根據沉降污泥SVI要求，合理的控制設計邊界條件，使二沉池設計更切合實際，有效的保證了二沉池運行的安全可靠。

　　b．為確保配水均勻二沉池采用變斷面的進出水渠，有效的防止了固體物質在渠內的沉積，保持水流在渠內的等速流動，進出水渠的變斷面互相配合，使其進出水堰仍為規則圓周，使渠道及堰口施工簡單，進水堰設置的清排渣裝置更有效的保證了配水?dāng)嗝妗?/p>

　　c．正確的配水孔口尺寸、長度和間距，消除了入池水流的“噴射作用”和旋流，合適的孔口間距，還有利于防止進水渠內產生沉積，并保證水流沿池周均勻配置。

　　d．進水區的檔板及裙板，金屬材料特制，其裙板延伸至水下1.5m以上，在沉淀池表層建立足夠的清水區，保證了在較高堰口負荷下的出水穩定達標，并突破中心進水周邊出水的傳統輻流池對堰口負荷的要求，減少堰口長度節省造價方便施工。同時入池水流的低流速，也減小了進水對清水區的攪動保證了良好的水質分層環境。

　　e．進出水渠包括孔口預留及進水區檔板，裙板均采用金屬材料，預制成品現場安裝，保證工藝精度要求，成品安裝還減少了土建施工難度，有利于保證出水水質達到預期效果。

　　f．水平的二沉池底設計，使池底坡度僅為1/150，就可滿足工藝及維護需要，可較大幅度的減少二沉池挖深，周邊進水周邊出水方式也可取消池底預埋進水管道及中心配水筒，穩流筒，降低工程造價。

　　g．獨特的吸泥管系統可使吸泥機運轉中對沉淀池水下攪動最小，提高沉淀效率。使二沉池排泥濃度提高20%——30%.使曝氣池更容易實現較高的混合液濃度。并由此從而明顯減少各種污泥泵功耗，節省運行電費及污泥脫水所需藥劑費用。

　　h．所有的單吸管均通過電腦設計，以獲取均勻的流體力學和數學平衡，可確保按比例的吸泥和最佳的水頭損失特性。這種高效吸排泥方式還使污泥在沉淀池內停留時間減少，有效的防止了污泥厭氧釋磷和污泥反硝化膨脹上浮，顯著提高了污泥的生物活性，從而可相應減小曝氣池內充氧強度需求。

　　i．設于池外的獨特的套筒式排泥閥設計，使得回流污泥量調整范圍廣，操作管理簡單便捷，并可有效的控制泥面高度。同時有利運轉工況的靈活調整。

　　四、工藝技術經濟分析

　　經過工程總包方式招投標的南川污水處理廠區建設工程總投標價3180萬元，實際建設工程中發現存在部分漏項等因素，目前決算尚未完成，預計增加不超過500萬元，因而折合單方水投資不超過920元/ m³，占地指標折合0.56㎡/m³；單位水量耗電：0.30度/m³；噸水運行成本：0.21元/m³；其中單位經營成本：0.38元/m³

　　五、結論

　　改良型合建式ORBAL氧化溝工藝是在典型的ORBAL氧化溝及周進周出二沉池工藝基礎上優化，不僅保留了原有工藝自身的特點和優勢，更可大幅度節省工程占地，降低工程投資及運行成本。

　　隨著環保執法力度的加強，在我國中心城市污水處理加快的同時，大批小規模的城鎮污水治理項目上馬日益多的提上議事日程，而這些項目地區相對資金缺乏，技術力量較為薄弱，因而合適的工藝選擇顯得更為重要。因此，在進行此類項目建設時，改良型合建式ORBAL氧化溝工藝以其獨特的優勢適應了這一需求，其有很強的生命力，具推廣應用的價值。
