問：樓層結構平面圖如何識讀？

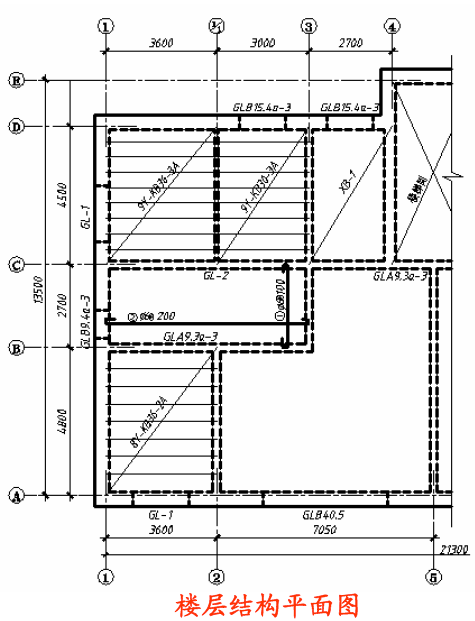

　　答：樓層結構平面圖是假想用一個剖切平面沿著樓板上皮水平剖開后，移走上部建筑物后作水平投影所得到的圖樣。主要表示該層樓面中的梁、板的布置，構件代號及構造做法等。如圖所示。

　　1．軸線：結構平面圖上的軸線應和建筑平面圖上的軸線編號和尺寸完全一致。

　　2．墻身線：在結構平面圖中，剖到的梁、板、墻身可見輪廓線用中粗實線表示；樓板可見輪廓線用粗實線表示；樓板下的不可見墻身輪廓線用中粗虛線表示；可見的鋼筋混凝土樓板的輪廓線用細實線表示。
