問：柱平法施工圖如何識讀？

答：在柱的結構平面布置圖上，采用列表注寫方式或截面注寫方式。

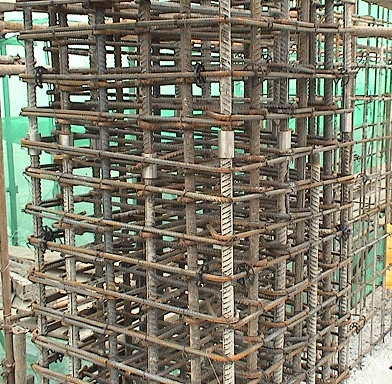

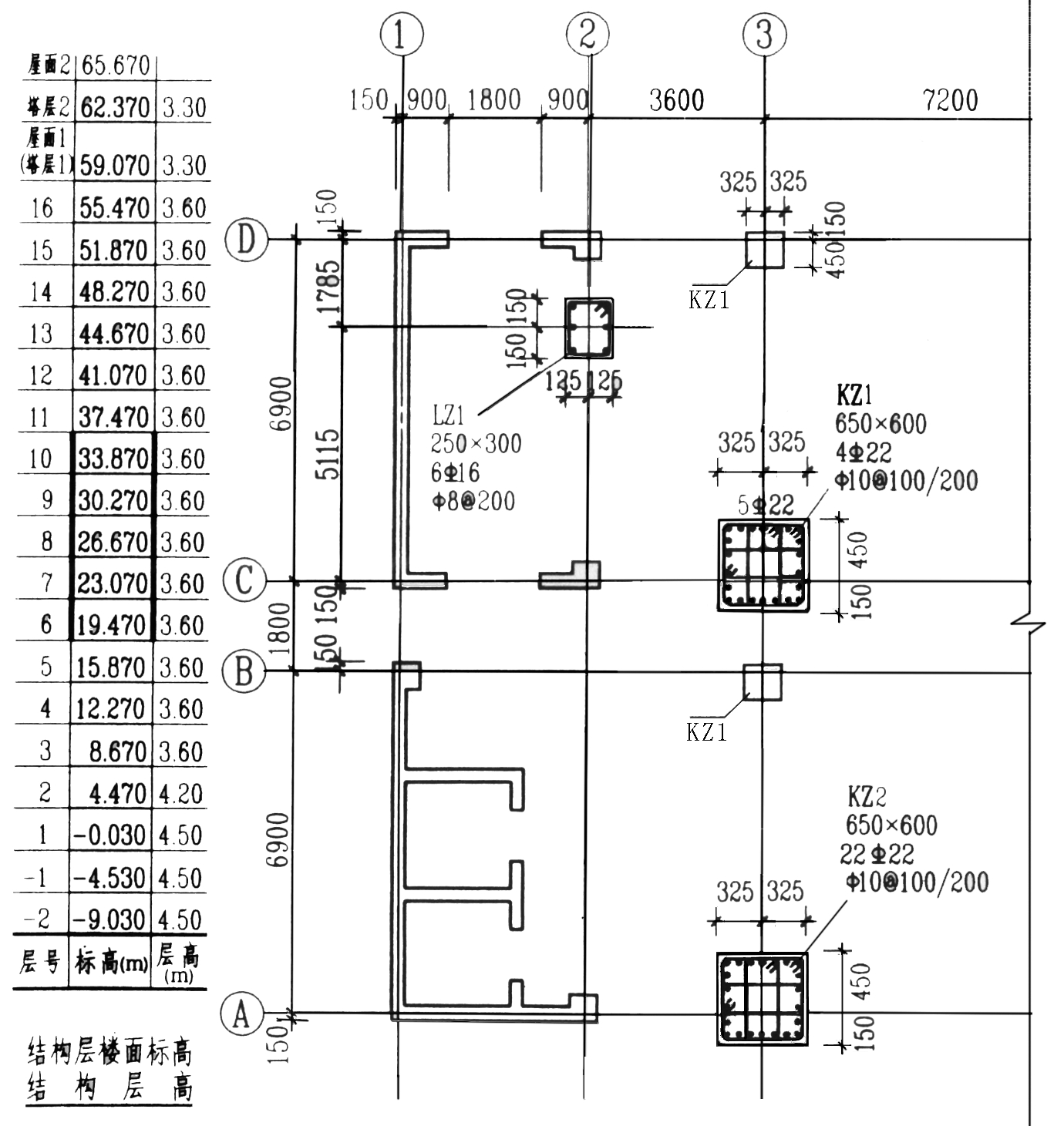

⒈截面注寫方式：

①在柱平面布置圖上，分別在不同編號的柱中各選一截面，在其原位上以一定比例放大繪制柱截面配筋圖。

②注寫柱編號、截面尺寸b×h。

③角筋或全部縱筋。

④箍筋的級別、直徑及加密區與非加密區的間距。

⑤標注柱截面與軸線關系。

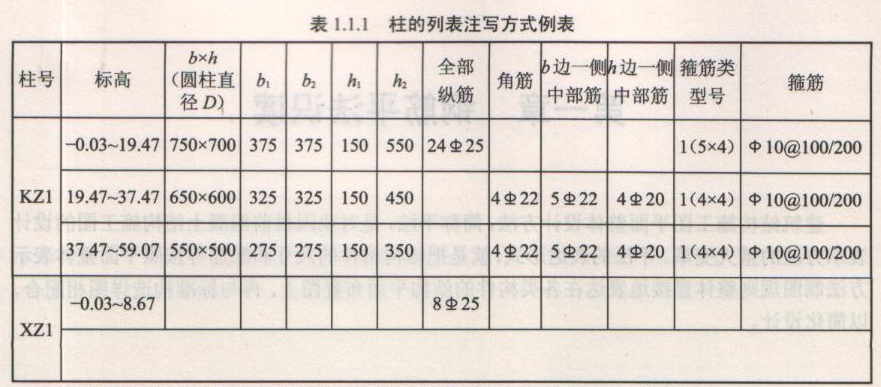

⒉列表注寫方式：

①分別在同一編號的柱中選擇一個截面標注幾何參數代號。

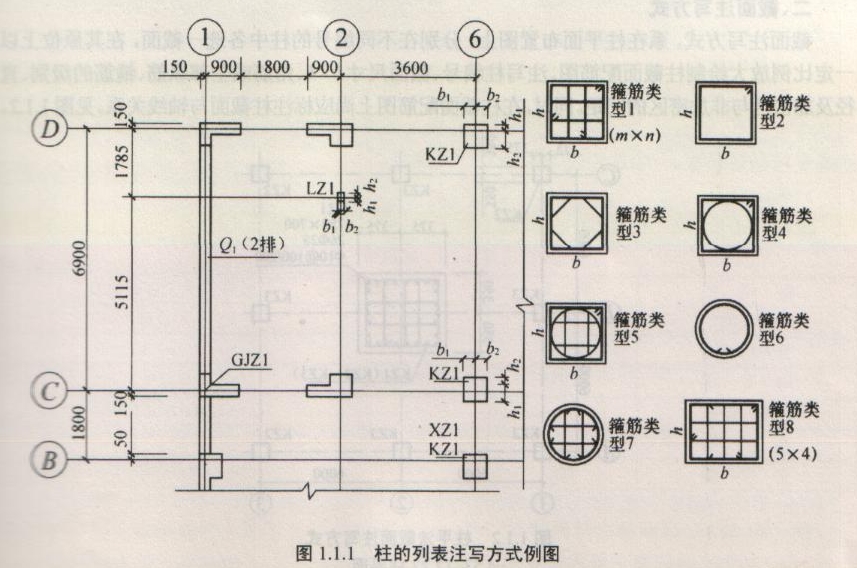

②繪制箍筋類型圖。

③在列表中注寫柱號、柱段起止標高、幾何尺寸b×h或直徑D。

④在列表中注寫柱的軸線定位尺寸b1、b2、h1、h2。

⑤當柱縱筋直徑和各邊根數相同時注寫全部縱筋；否則注寫角筋、b邊和h邊一側的中部筋。

⑥注寫箍筋類型號及肢數（m×n）、箍筋直徑、間距；當為螺旋箍時前面加L，

底層柱下端加密區，≥柱凈高/3，二層及以上柱的上下端加密區，≥柱長邊尺寸≥柱凈高/6≥500。
