問：國家游泳中心——水立方多面體空間鋼架結構的局部匯交力系優化是怎么做的？

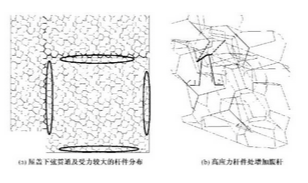

答：由多面體構成的三維空間切割生成的未經任何修改的“純凈”結構，在水平面（如屋蓋下弦）和垂直面（如墻體內弦）相交的邊線上，節點匯交的桿件均為弦桿，沒有腹桿，類似于框架的邊柱節點，相交的屋蓋下弦和墻體內弦彎矩非常大，出現畸形內力，主要分布在大跨屋蓋下弦邊緣（如圖所示的橢圓區域）。為有效減小相交的屋蓋下弦和墻體內弦彎矩，在幾何構成允許的條件下，從交界處彎矩較大的屋蓋下弦桿件前端節點拉一根腹桿連接到內部腹層節點，從而改變傳力路徑，降低原屋蓋下弦的彎矩。在屋蓋和墻體相交的區域附加部分腹桿，適當構成匯交力系，合理“雜交”，使整體結構受力均勻。
