土石壩基本剖面是梯形，主要由壩頂、防滲體、上下游壩坡、壩體排水、地基處理等部分組成。

　　1.壩頂構造：

　?。?）壩頂寬度。壩頂寬度應根據構造、施工、運行和抗震等因素確定。如無特殊要求，高壩可選用10～15m，中、低壩可選用5～10m.

　?。?）護面。護面的材料可采用碎石、砌石、瀝青或混凝土，Ⅳ級以下的壩下游也可以采用草皮護面。

　?。?）防浪墻。壩頂上游側常設混凝土或漿砌石修建的不透水的防浪墻，墻基要與壩體防滲體可靠地連接起來，以防高水位時漏水，防浪墻的高度一般為1.0～1.2m（指露出壩頂部分）。

　　2.防滲體：心墻、斜墻、鋪蓋、截水墻等。

　　（1）作用：減少通過壩體和壩基的滲流量；降低浸潤線，增加下游壩坡的穩定性；降低滲透坡降，防止?jié)B透變形。

　?。?）斜墻布置在壩體的上游。（迎水面如下游圍堰）

　　3.土石壩的護坡與壩坡排水

　?。?）作用：防止波浪淘刷、順壩水流沖刷、冰凍和其他形式的破壞。

　?。?）壩坡排水：除干砌石或堆石護面外，均必須設壩面排水。（干砌石或堆石本身能夠排水）

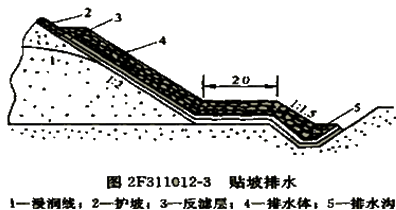

　　4.壩體排水排水設施形式：貼坡排水、棱體排水、褥墊排水、管式排水、綜合式排水。

　　壩體排水的作用：降低壩體浸潤線及孔隙水壓力，防止壩坡土凍脹破壞。

　　知識點：

　?。?）貼坡排水頂部應高于壩體浸潤線的逸出點；貼坡排水不能降低浸潤線。（滲流仍從原坡面逸出，常用于中小型工程下游無水的均質壩或浸潤線較低的中等高度壩。

　?。?）棱體排水，頂部高程應超出下游最高水位，超出高度應大于波浪沿坡面的爬高，并使壩體浸潤線距壩坡的距離大于冰凍深度。應避免棱體排水上游坡腳出現銳角，可降低浸潤線，防止壩坡凍脹和滲透變形，保護下游壩腳不受尾水淘刷，多用于河床部分（有水）的下游壩腳處。

　?。?）反濾層，材料粒徑沿滲流方向由小到大排列。（反濾層是允許滲流，但防止細小土粒被滲流帶走）
