二級建造師考試機電工程知識點：防雷與接地裝置的安裝要，2019年二級建造師考試備考開始了，為了幫助小伙伴們更好的備考2019年二級建造師考試，今天特此為大家整理了二級建造師考試機電工程知識點：防雷與接地裝置的安裝要，希望對各位有所幫助。

　　1H413024　防雷與接地裝置的安裝要求

　　一、防雷措施

　　(一)輸電線路的防雷措施

　　1.架設接閃線。使雷直接擊在接閃線上，保護輸電導線不受雷擊。

　　2.增加絕緣子串的片數加強絕緣。

　　3.減低桿塔的接地電阻。

　　4.裝設管型接閃器或放電間隙。以限制雷擊形成過電壓。

　　5.裝設自動重合閘。預防雷擊造成的外絕緣閃絡使斷路器跳閘后的停電現象。

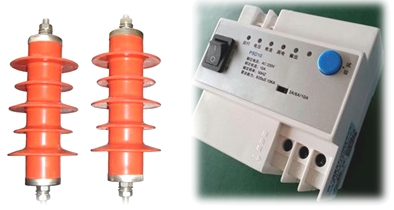

　　管型避雷器　　　　　　　自動重合閘

　　6.采用消弧圈接地方式。

　　7.不同電壓等級輸電線路接閃線設置：

　　(1)500KV及以上送電線路，應全線裝設雙接閃線，且輸電線路愈高，保護角愈小。

　　(2)220～330KV線路，一般同樣應全線裝設雙接閃線，桿塔上接閃線對導線的保護角為20°～30°。

　　(3)110KV線路沿全線裝設接閃線，在雷電特別強烈地區采用雙接閃線。在少雷區或雷電活動輕微的地區，可不沿線架設接閃線，但桿塔仍應隨基礎接地。

　　補充：接閃線保護角是指接閃線懸掛點與被保護導線之間的連線與接閃線懸掛點鉛垂方向的夾角。如圖所示：

　　【2014試題】下列措施中，能預防由雷擊造成輸電線路停電的措施是(　)。

　　A.減少絕緣子串的片數

　　B.采用高阻抗接地

　　C.增加桿塔的接地電阻

　　D.裝設自動重合閘裝置

　　『正確答案』D

　　『答案解析』本題考查的是防雷措施。裝設自動重合閘預防雷擊造成的外絕緣閃絡使斷路器跳閘后的停電現象。參見教材P79。

　　(二)發電廠和變電站的防雷措施

　　1.采用接閃針和接閃線預防直擊雷。

　　2.利用閥型接閃器來限制入侵雷電波的過電壓幅值。變電站通常采用閥型接閃器。發電廠采用金屬氧化物接閃器。

　　3.在靠近變電站的進線，必須架設1～2km的接閃線保護，用于限制流經接閃器的雷電流和限制入侵波的陡度。

　　二、防雷裝置安裝要求

　　(一)接閃器安裝要求

　　3.氧化鋅接閃器的接地線應用截面積不小于16mm2的軟銅線。安裝時要注意接閃器上端帶電部分與器柜體外殼或柜內其他設備的安全距離。

　　4.管型接閃器與被保護設備的連接線長度不得大于4m，安裝時應避免各接閃器排出的電離氣體相交而造成的短路。

　　5.正確選擇接閃器的最大允許電壓。

　　(二)接閃器的試驗

　　1.測量接閃器的絕緣電阻。

　　2.測量接閃器的泄漏電流、磁吹接閃器的交流電導電流、金屬氧化物接閃器的持續電流。

　　3.測量金屬氧化物接閃器的工頻參考電壓或直流參考電壓，測量FS型閥式接閃器的工頻放電電壓。

　　三、接地裝置的安裝要求

　　金屬接地極：金屬接地極采用鍍鋅角鋼、鍍鋅鋼管、銅棒或銅板等金屬材料。

　　接地模塊頂面埋深不應小于0.6m。接地模塊間距不應小于模塊長度的3～5倍。

　　接地干線與接地極的連接、接地支線與接地干線的連接應采用焊接。接地干線與支線末端應露出地面0.5m以上。

　　四、爆炸和火災危險環境的接地要求

　　(一)在有爆炸性氣體的環境中電氣設備接地的要求

　　1.在有爆炸危險的環境中，電氣設備的金屬外殼應可靠接地。

　　2.在有爆炸性氣體環境1區內的所有電氣設備以及2區內除照明燈具外的其他電氣設備，應采用專門的接地線。

　　3.接地干線應在爆炸危險區域內不同的方向不少于兩處與接地體連接。

　　4.電氣設備的接地裝置與獨立的避雷針的接地裝置應分開設置;與建筑物上的避雷針接地裝置可合并設置。

　　五、防靜電接地裝置的要求

　　1.防靜電的接地裝置可與防感應雷和電氣設備的接地裝置共同設置。

　　2.設備、機組、儲罐、管道等的防靜電接地線，應單獨與接地體或接地干線相連，除并列管道外不得互相串聯接地。

　　3.防靜電接地線的安裝，應與設備、機組、儲罐等固定接地端子或螺栓連接，連接螺栓不應小于M10，并有防松裝置和涂以電力復合脂。

　　4.容量為50m3及以上的儲罐，其接地點不應少于兩處，且接地點的間距不應大于30m，并應在罐體底部周圍對稱與接地體相連，接地體應連接成環形的閉合回路。
