2022年二級建造師備考已經開始，網校為二建考生整理了《建設工程施工管理》常見考點配套練習題，供大家練習使用。

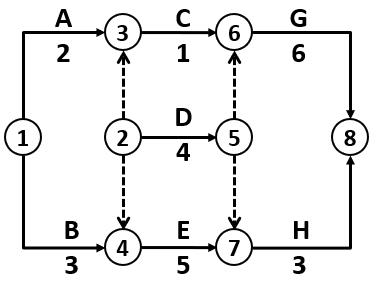

【2021年單選】某雙代號網絡計劃如下圖所示（時間單位：天），存在的繪圖錯誤是（?。?。

A.有多個起點節點

B.工作標識不一致

C.節點編號不連續

D.時間參數有多余

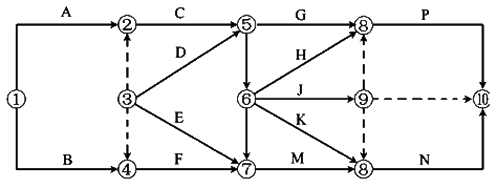

【2020年單選】雙代號網絡圖如下圖，圖中存在的繪圖錯誤是（?。?。

A.存在多個終點節點

B.存在曲線形狀的箭線

C.出現循環回路

D.存在多余的虛箭線

【2019年單選】如下圖所示網絡圖中，存在的繪圖錯誤是（?。?。

A.節點編號錯誤

B.存在多余節點

C.有多個終點節點

D.工作編號重復

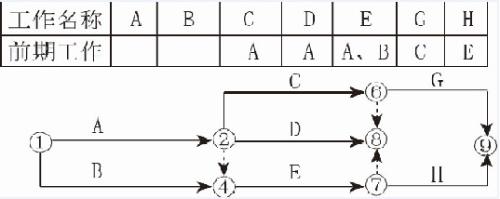

【2018年單選】根據下表邏輯關系繪制的雙代號網絡圖如下，存在的繪圖錯誤的是（?。?。

A.節點編號不對

B.邏輯關系不對

C.有多個終點節點

D.有多個起點節點

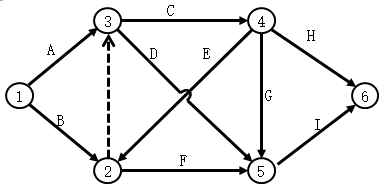

【典型例題】某分部工程雙代號網絡計劃如下圖所示，其存在的繪圖錯誤有（　）。

A.多個終點節點

B.存在循環回路

C.多個起點節點

D.節點編號有誤

E.有多余虛工作

查看答案及視頻講解>>
