2020年二級建造師報名在即，考生們都在積極備考，但有許多考生可能在這個階段會不知從何下手來進行學習，小編為大家整理了二級建造師《市政公用工程管理與實務》的一些知識點與考點，希望對考生們有所幫助。

考點：地基加固處理方法常用方法與技術要點

（一）注漿法

（1）注漿法是利用液壓、氣壓或電化學原理，通過注漿管把漿液均勻地注入地層中，漿液以填充、滲透和擠密等方式，趕走土顆粒間或巖石裂隙中的水分和空氣后占據(jù)其位置，經人工控制一定時間后，漿液將原來松散的土?；蛄严赌z結成一個整體，形成一個結構新、強度大、防水性能好和化學穩(wěn)定性良好的“結石體”。

（2）注漿法所用的漿液是由主劑（原材料）、溶劑（水或其他溶劑）及各種外加劑混合而成。通常所提的注漿材料是指漿液中所用的主劑。外加劑可根據(jù)在漿液中所起的作用，分為固化劑、催化劑、速凝劑、緩凝劑和懸浮劑等。注漿材料有很多，其中，水泥漿材是以水泥漿液為主的漿液，適用于巖土加固，是國內外常用的漿液。

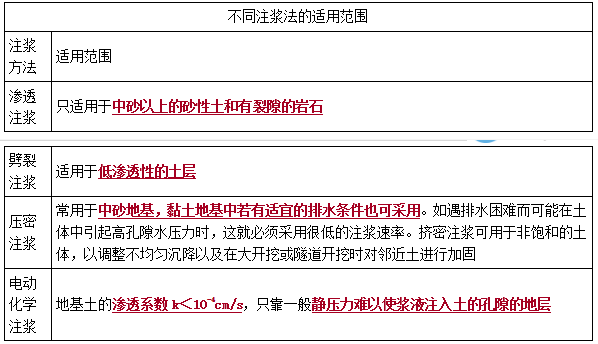

（3）在地基處理中，注漿工藝所依據(jù)的理論主要可分為滲透注漿、劈裂注漿、壓密注漿和電動化學注漿四類。

【口訣】縫多靠自己，黏土靠壓力，難滲靠電動

（4）注漿設計包括注漿量、布孔、注漿有效范圍、注漿流量、注漿壓力、漿液配方等主要工藝參數(shù)，沒有經驗可供參考時，應通過現(xiàn)場試驗確定上述工藝參數(shù)。

（5）注漿加固土的強度具有較大的離散性，注漿檢驗應在加固后28d進行。可采用標準貫入、輕型靜力觸探或面波等方法檢測加固地層均勻性；按加固土體嘗試范圍每間隔1m進行室內試驗，測定強度或滲透性。檢驗點數(shù)和合格率應滿足相關規(guī)范要求，對不合格的注漿區(qū)應進行重復注漿。

（二）水泥土攪拌法

（1）水泥土攪拌法適用于加固飽和黏性土和粉土等地基。它利用水泥（或石灰）等材料作為固化劑通過特制的攪拌機械，就地將軟土和固化劑（漿液或粉體）強制攪拌，使軟土硬結成具有整體性、水穩(wěn)性和一定強度的水泥加固土，從而提高地基土強度和增大變形模量。根據(jù)固化劑摻入狀態(tài)的不同，它可分為漿液攪拌和粉體噴射攪拌兩種。前者是用漿液和地基土攪拌，后者是用粉體和地基土攪拌。目前，噴漿型濕法深層攪拌機械在國內常用的有單軸、雙軸、三軸及多軸攪拌機，噴粉攪拌機目前僅有單軸攪拌機一種機型。

（2）水泥土攪拌法加固軟土技術具有其獨特優(yōu)點：

1）最大限度地利用了原土；

2）攪拌時無振動、無噪聲和無污染，可在密集建筑群中進行施工，對周圍原有建筑物及地下溝管影響很??；

3）根據(jù)上部結構的需要，可靈活地采用柱狀、壁狀、格柵狀和塊狀等加固形式；

4）與鋼筋混凝土樁基相比，可節(jié)約鋼材并降低造價。

（3）水泥土攪拌法施工步驟由于濕法和干法的施工設備不同而略有差異，具體見下面兩圖。其主要步驟應為：

1）攪拌機械就位、調平。

2）預攪下沉至設計加固深度。

3）邊噴漿（粉）、邊攪拌提升直至預定的停漿（灰）面。

4）重復攪拌下沉至設計加固深度。

5）根據(jù)設計要求，噴漿（粉）或僅攪拌提升直至預定的停漿（灰）面。

6）關閉攪拌機械。

在預（復）攪下沉時，也可采用噴漿（粉）的施工工藝，但必須確保全樁長上下至少再重復攪拌一次。

（4）應根據(jù)室內試驗確定需加固地基土的固化劑和外加劑的摻量，如果有成熟經驗時，也可根據(jù)工程經驗確定。

（三）高壓噴射注漿法

（1）高壓噴射注漿法對淤泥、淤泥質土、黏性土（流塑、軟塑和可塑）、粉土、砂土、黃土、素填土和碎石土等地基都有良好的處理效果。但對于硬黏性土，含有較多的塊石或大量植物根莖的地基，因噴射流可能受到阻擋或削弱，沖擊破碎力急劇下降，切削范圍小或影響處理效果。對于含有過多有機質的土層，其處理效果取決于固結體的化學穩(wěn)定性。鑒于上述幾種土的組成復雜、差異懸殊，高壓噴射注漿處理的效果差別較大，應根據(jù)現(xiàn)場試驗結果確定其適用程度。對于濕陷性黃土地基，也應預先進行現(xiàn)場試驗。

（2）高壓噴射有旋噴（固結體為圓柱狀）、定噴（固結體為壁狀）和擺噴（固結體為扇狀）等三種基本形狀，它們均可用下列方法實現(xiàn)（圖2K313022-4）：

1）單管法：噴射高壓水泥漿液一種介質；

2）雙管法：噴射高壓水泥漿液和壓縮空氣兩種介質；

3）三管法：噴射高壓水流、壓縮空氣及水泥漿液等三種介質。

【口訣：水泥生氣流淚】

上述三種噴射方法有效處理長度不同，以三管法最長，雙管法次之，單管法最短。實踐表明，旋噴形式可采用單管法、雙管法和三管法中的任何一種方法。定噴和擺噴注漿常用雙管法和三管法。

（3）高壓旋噴樁加固體的有效直徑或范圍應根據(jù)現(xiàn)場試驗或工程經驗確定。當用于止水帷幕時，加固體的搭接寬度應符合規(guī)范要求。

（4）高壓噴射注漿的施工參數(shù)應根據(jù)土質條件、加固要求通過試驗或根據(jù)工程經驗確定，并在施工中嚴格加以控制。單管法及雙管法的高壓水泥漿和三管法高壓水的壓力應大于20MPa。高壓噴射注漿的主要材料為水泥，對于無特殊要求的工程，宜采用強度等級為42.5級及以上的普通硅酸鹽水泥。根據(jù)需要可加入適量的外加劑及摻合料。外加劑和摻合料的用量，應通過試驗確定。水灰比通常取0.8～1.5，常用為1.0。

（5）高壓噴射注漿的全過程為鉆機就位、鉆孔、置入注漿管、高壓噴射注漿和拔出注漿管等基本工序。施工結束后應立即對機具和孔口進行清洗。在高壓噴射注漿過程中出現(xiàn)壓力驟然下降、上升或冒漿異常時，應查明原因并及時采取措施。

推薦：

二級建造師法規(guī)知識點及相關模擬題【匯總】

二級建造師管理知識點及相關模擬題【匯總】

二建考點速記手冊免費領?。?/span>

二建考試臨近，5大課程火力全開，助力高效備考，進入二級建造師點題密訓班>>

2020年二級建造師考試在即，萬人?？紒硪u，帶你提前體驗考場：
