2016監理工程師進度控制：流水施工的表達方式
流水施工的表達方式除網絡圖外，主要還有橫道圖和垂直圖兩種。
1.流水施工的橫道圖表示法

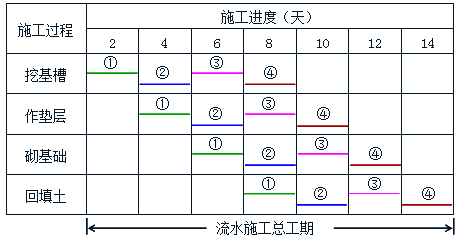

圖2－2流水施工橫道圖表示法
2.流水施工的垂直圖表示法

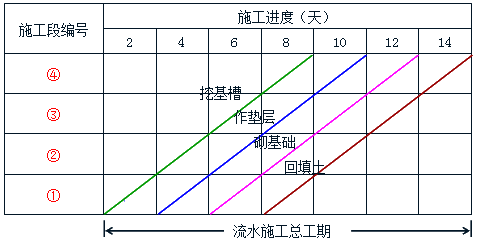

圖2－3流水施工垂直圖表示法
垂直圖表示法的特點是：
施工過程及其先后順序表達清楚；
時間和空間狀況形象直觀；
斜向進度線的斜率可以直觀地表示出各施工過程的進展速度；
但編制實際工程進度計劃不如橫道圖方便。
