2A314000房屋建筑工程項目進度控制案例分析
1、背景
某工程項目的基礎工程分為三個施工段，其原始資料見表1：
表1
| 一段 | 二段 | 三段 | |
| 挖土 | 3 | 3 | 3 |
| 墊層 | 2 | 2 | 3 |
| 基礎 | 4 | 4 | 3 |
| 回土 | 2 | 2 | 3 |
2、問題：
?。?）根據表1繪制流水施工計劃；

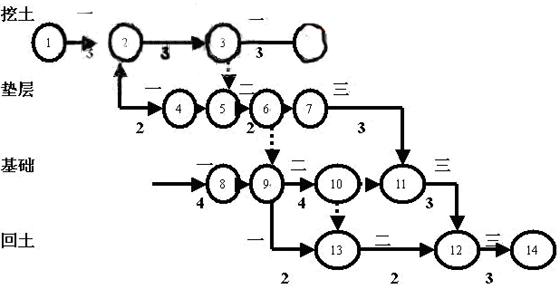

?。?）找出該網絡計劃圖存在的問題
?。?）改正后找出關鍵線路
?。?）說出總時差和自由時差的概念；
?。?）說出關鍵工作和關鍵線路的概念。
?。?）找出關鍵線路

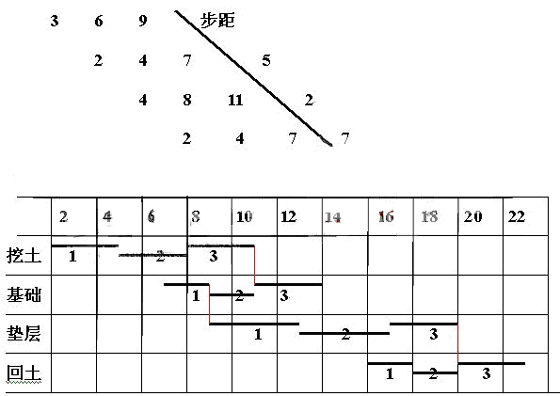

3、解答：（1）流水施工計劃
T=（5+2+7）+7 = 21（天）
?。?）網絡計劃存在的問題
1）兩個終點節點；
2）8節點前面的工作沒有開始節點；
3）4號重號；
4）3-4箭線沒有箭頭；
5）2-4有雙向箭頭；
6）11——12尾大頭小；
7）9-13的邏輯關系錯誤。

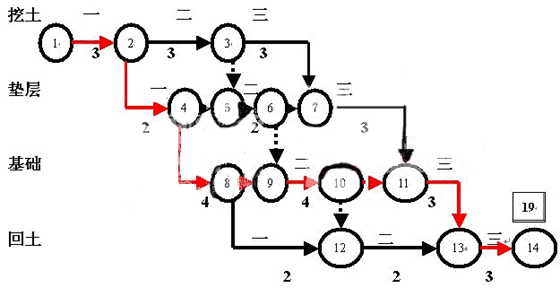

（3）改正后的網絡圖如下：
?。?）總時差和自由時差的概念略。
?。?）關鍵工作和關鍵線路的概念略
?。?）關鍵線路是1-2-4-8-9-10-11-13-14工期是19天
