摘要：本文敘述了我國排水管的現狀，以及塑料排水管的發展趨勢，介紹了高密度聚乙烯中空壁螺旋纏繞管的性能特點，使用要點。
關鍵詞：聚乙烯 中空壁螺旋纏繞管 施工 應用
一、我國塑料排水管的發展綜述：
我國是水資源短缺的國家，城市缺水問題尤為突出。隨著經濟發展和城市化進程的加快，當前相當部分城市水資源短缺，城市缺水范圍不斷擴大，缺水程度日趨嚴重。與此同時，節水措施不落實和水污染嚴重等問題也比較突出，據統計資料表明，中國每年廢水排放量已達620億噸，相當于每人每年平均排放49噸，其中大部分未經處理直接排入江河湖泊，53％的近海海域受到污染，一些城市的供水水源水質惡化，直接影響到人民身體健康。在調查評價的163座城市受到不同程度的污染，其中19座城市污染嚴重。隨著人們環保意識的不斷加強，以及政府相關政策的出臺，綠色環保型管材逐漸成為建材行業新寵。由于我國城市污水處理設施水平還很低，還需大力完善城市排水管網建設，這給高密度聚乙烯中空壁螺旋纏繞管的發展帶來了很好的機遇。
傳統的排水排污管道如混凝土管、陶瓷管等，由于其使用壽命短，化學性質不穩定，連接可靠性差，易滲漏，環境污染嚴重，管道有施工不便、施工費用昂貴等諸多缺點，不但對資源造成浪費，而且也對地下水進行了二次污染。
根據近幾年對國內76個城市的管網進行調查，供水管網漏損現象非常嚴重，采用的管道98％以上是用傳統材料制作，管道破損和接頭滲漏情況尤為嚴重。據環保部門檢測，全國已有90％的城鎮飲用水受到污染，水污染已成為“城市殺手”。因此，污水處理對城市排水、排污管網提出了更高的要求。化學建材協調組在《十五規劃綱要》中提出：“加速淘汰耗能高、壽命短、不符合節能環保政策的落后產品，大力推廣使用新型化學建材，在2010城市排水管系統，塑料管使用率要達到85％，基本淘汰混凝土管、鋼筋水泥管及鑄鐵管�！眹�(guó)家已將城市污水資源化作為國民經濟發展戰略問題來抓，因而開發和使用無滲漏、使用壽命長的排水管已成為今后市政排水排污管網建設中關注的重點。
二、高密度聚乙烯中空壁螺旋纏繞管介紹：
杭州邦德市政塑管有限公司引進韓國先進的生產設備和技術，生產的高密度聚乙烯纏中空壁螺旋纏繞管材是一種內外壁光滑，為中空工字形結構，它是以高密度聚乙烯（HDPE）為主要原料，根據選用口徑的不同，先擠出不同規格的四方管，經纏繞機纏繞模具纏繞，并以熔融PE相熔接而成的，具有較高抗外壓能力的一種結構壁管材�？缮a(chǎn)管材內徑范圍為DN150mm-DN3500mm，這種大口徑塑料排水管填補了國內大口徑塑料排水管的空白，并具有當今國際先進水平。

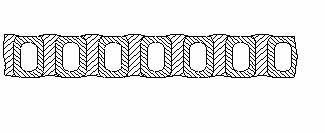

圖一 管材結構

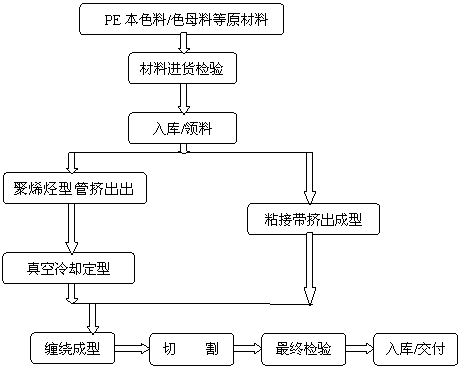

工藝流程圖
和其它管材相比，高密度聚乙烯纏中空壁螺旋纏繞管材具有以下特點：
1.具有較好的柔韌性、抗震性能好
HDPE是高分子聚合物，屬于粘塑性材料，具有很好的柔韌性，能較好地適應沉降從而提高了管道抗震能力。
2.具有很高的環剛度
管道以纏繞工藝成型，在節省材料的前提下，提高了管材的環剛度。
3.連接簡單，接頭密封形式合理，安全可靠
管道采用電熱熔帶連接技術，施工快捷，連接質量高，接頭強度大，可做到100%無泄漏。
4.抗化學、耐老化能力強
高密度聚乙烯具有極強的耐腐蝕和抗化學物質侵蝕的能力，在輸送腐蝕流體或在腐蝕性極強的土壤中敷設時無須任何防腐處理。由于極強的耐老化能力，故使用壽命可達50年。
5.衛生性能好
高密度聚乙烯纏繞結構壁管材在加工過程中不加任何助劑，100%使用高密度聚乙烯無任何毒性，不結垢，不繁殖微生物。產品在生產過程中冷卻水循環使用，對環境無污染物產生，同牌號的廢舊管道可100%回收再利用。
6.主要質量指標
|
項目 |
標準要求 | |
|
外觀 |
的內外表面應沒有影響產品質量的表面缺陷，的端面應平整、光滑、無毛刺且與管中心軸線垂直。應色澤均勻。一般為黑色。 | |
|
環剛度，kN/m2 |
≥4，≥6.3，≥8，≥12.5，≥16kN/m2 | |
|
縱向回縮率，％ |
≤3，應該沒有分層、開裂和起泡。 | |
|
環柔性，30％ |
1） 無分層、破裂； 2） 的任何部位任何方向不發生永久地屈曲變形，撕裂小于0.075d； 3） 試驗完畢30min，受力處最小內徑大于原內徑80％。 | |
|
落錘沖擊試驗 TIR（0℃±1℃） |
≤10% | |
|
熔縫拉伸強度 |
熔縫拉伸強度 DN/ID≤375 400≤DN/ID≤500 600≤DN/ID≤700 DN/ID≥800 |
能承受的最小拉伸力 單位：N 380 510 760 1020 |
|
連接密封試驗，（0.05Mpa,15min） |
無破裂、無滲漏現象。 | |
三、管材連接
1、大口徑中空螺旋壁纏繞管的連接方法有螺紋連接、法蘭盤管件連接、熱收縮套連接、電熱熔帶連接、焊槍焊接、承插連接等連接方法，可根據不同的土質和施工條件進行選擇。
2、管件：大口徑中空螺旋壁纏繞管的管件不用注塑成型，可用短尺寸管材根據施工要求直接焊接加工。
四、施工
高密度聚乙烯中空壁螺旋纏繞管屬柔性管，我公司通過幾年的實踐，得出以下幾點需注意的事項：
1、選材：
施工前的選材很重要，一定要通過計算確定合適的管材型號。
2、施工方法的影響：
施工中管材變形量的大小一般取決于以下因素：施工方法、管溝胸腔填土的密實度、回填材料、管道剛度、管溝胸腔承載力的均勻性，管道外圓的橢圓度、安裝工藝水平等。對于軟土地斟的開槽埋管普遍采用的鋼板樁溝槽支撐，拔樁時，由于鋼板樁槽內帶出部分土，使基底土和溝槽管側填土移動導致管側填土回填密實度減少?gòu)亩构艿赖淖冃瘟吭黾印Ｒ虼瞬捎枚椒ɑ虬我惶椒p少其影響。
3、管道連接：
管道連接一般采用剛性連接，剛性連接可保證接頭的密封性能，防止地下根系進入接頭破壞管道系統的密封性。管道與其它材質的管道連接是，采用檢查井或工作專用的連接接頭連接。
4、回填：
本產品屬柔性管道，與剛性管在設計上有明顯差異。對于剛性管，通常被視為一個獨立的承力結構，上須承受全部的內、外壓力，而柔性管則是“管道與填土共同作用”系統承力結構，即管道與填土之間由于力的相互傳遞，以及變形的互相協調，使二者結合成一個高度有效的整體結構。
管區填土施工必須在管道兩側同步進行，管腋部填土必須搗實、保持與管道緊密接觸，管道周圍回填土必須夯實到設計要求密實度�？傊�，回填材料和回填密實度應嚴格按設計要求進行，保證管土共同作用的充分發揮，使管道安全運行。
5、管道與檢查井連接：
管道與檢查井連接采用增加中間層或安裝止水環，可以增加管材與檢查井的連接效果和止水能力。為了防止管材由于溫度相差太大引起的收縮問題，也可以采用管材和檢查井的柔性連接，該方法通過我公司在富陽春江工業園區的應用，現管材已經運行了8個月，運行良好，受到了很好的效果。
6、工程實例：
|
序號 |
用戶名稱 |
規 格 |
長度 |
工程地點 |
備注 |
|
1 |
富陽春江造紙工業園區 |
DN600/DN700/DN800/DN900DN1000/DN1100 |
5000 |
春江 |
|
|
2 |
富陽市大源工業園 |
DN350/DN400/DN500/DN600DN800/DN900/DN1000 |
2100 |
大源 |
|
|
3 |
富陽市靈橋工業園區 |
DN300/DN400/DN500/DN600DN800/DN1000 |
2600 |
靈橋 |
|
|
4 |
富陽市東洲工業園區 |
DN300/DN350/DN400/DN450DN500/DN700/DN800/DN900 |
8141 |
東洲 |
|
|
5 |
富陽市金橋工業園區 |
DN500/DN700/DN900/DN1100 |
2700 |
育才西路金秋大道公園西路 |
|
|
6 |
富陽市城建局 |
DN300/DN400/DN500DN600/DN800 |
1648 |
文教路 |
|
|
7 |
富陽春江經濟開發區 |
DN300/DN400/DN500/DN600 |
2200 |
高爾夫路 |
|
|
8 |
杭州韓益材有限公司 |
DN1200 |
284 |
杭州 |
|
|
11 |
富陽市污廠 |
（DN500/DN700）牽引/DN800DN900/DN1100/DN1200 |
1460 |
富陽 |
532 |
|
12 |
杭州拓展非開挖工程有限公司 |
DN500 |
554 |
喬司 |
牽引 |
|
13 |
富陽高橋污站 |
DN900 |
500 |
高橋 |
牽引 |
|
14 |
嘉善縣大地污有限公司 |
DN400/DN600 |
1500 |
嘉善 |
牽引 |
|
15 |
杭州順昌非開挖工程技術（有） |
DN500 |
740 |
杭州市祥符橋 |
牽引 |
五、結束語
高密度聚乙烯中空壁螺旋纏繞管在國內外已得到廣泛應用。為確保其在埋地排水領域中的合理應用和正確發展。通過有關行業主管部門的牽頭，現該類產品的國家標準和施工安裝規范已都進入了報批階段�？蔀樯a(chǎn)、設計、施工、監理、質檢等部門，正確合理的應用塑料管產品提供依據，可推進化學建材大量進入市政領域。
參考文獻：
1、《塑料管道及管件加工與應用》中國石化出版社 主編張小文
2、《聚乙烯纏繞結構壁管材》第二部分報批稿
3、相關論文資料
