“浪涌”、“電涌”到底是誰在游泳

電涌保護器，也叫防雷器，浪涌保護器。是國際電工委員會(IEC)標準中對電涌保護器的英文Surge protection Device，縮寫SPD。所以說根本沒人在游泳。

SPD是適用于低壓系統的防雷裝置。

浪涌保護器，適用于交流50/60HZ，額定電壓220V/380V的供電系統中，對間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護，適用于家庭住宅、第三產業以及工業領域電涌保護的要求。

在《建筑物防雷設計規范》名詞解釋中將SPD稱為“電涌保護器”?！半娪俊奔礊樗矐B(tài)過電壓的通俗名稱。安裝電涌保護器的目的在于限制瞬態過電壓和分走電涌電流，它至少含有一非線性元件，用以限制存在于某兩物體之間的沖擊電流和過電壓的一種設備，如放電間隙或半導體器件等。

簡單來說就是把電流中的高峰“浪尖”釋放到接地極中，從而保護住宅內的電氣線路。

用于低壓配電線路或通信線路中的電涌保護器必須具備以下條件：

(1)在正常情況下，保護器應呈高阻狀態;當線路中出現電涌時，迅速轉變?yōu)殡娮锠顟B(tài)(響應時間在數十至數百納秒);

(2)必須將電涌電壓限制在一定范圍內;

(3)待電涌處理完畢，應能迅速恢復高阻狀態，并具備下一次電涌侵入時的保護特性。

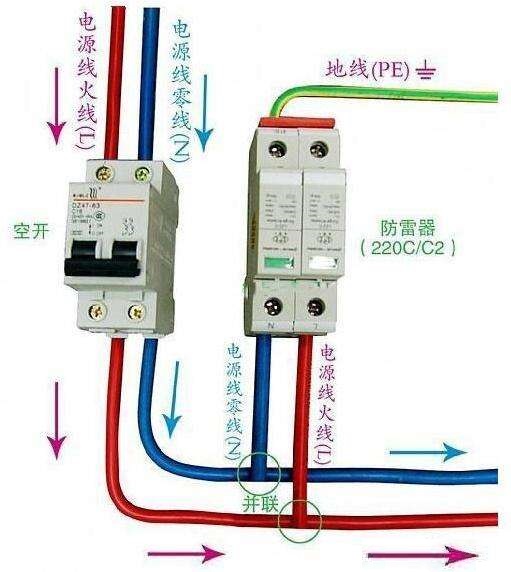

常用接線方法如下圖：

需要注意的是：

SPD的接線形式應符合設計要求，接地導線的位置不宜靠近出線位置;

SPD的連接導線應平直、足夠短，且不宜大于0.5m。
